Large Diameter Spiral Pipe

Shunchen-en diametro handiko hodi espiralak GB/T9711 eta API 5L bezalako barneko eta nazioarteko estandarrei jarraikiz fabrikatzen dira, kalitatearen ikuskapen integralarekin eta laguntza teknikoarekin, errendimendu egonkorra eta fidagarria bermatzeko.

Urteetan zehar, Shunchen-ek ingeniaritza bezero ugariren konfiantza irabazi du produktuen kalitate koherentearen, zehaztapen malguaren pertsonalizazioaren eta sistema logistiko eraginkor baten bidez. Diametro handiko hodi espiralak eskuratu nahi badituzu, espiral soldatutako hodien prezioei buruz galdetu edo altzairuzko hodien hornitzaile fidagarri bat edo ingeniaritza-hodien fabrikatzaile fidagarri bat aurkitu nahi baduzu, Shunchen-ek zerbitzu bakarra eskaintzen du produktuen aukeraketa eta pertsonalizatutako ekoizpenetik entregara arte, zure proiektuak eraginkortasunez, segurtasunez eta fidagarritasunez funtzionatzen lagunduz.

Produktuaren definizioa

Diametro Handiko Hodi Espirala (zulo handiko espiral soldatutako tutu gisa ere ezagutzen dena) kalitate handiko beroan ijetzitako altzairuzko xaflez egindako espiral altzairuzko hodi mota bat da, oinarrizko lehengai gisa. Giro-tenperaturan hotzean estrusioz eratzen da eta ondoren soldatu alanbre bikoitzeko alde biko urpeko arkuko soldadura prozesu automatiko baten bidez. Nukleoaren definizio estandarra ≥ 711 mm-ko kanpoko diametroa da (DN700 edo goragoko diametro nominalari dagokiona). Gehienez 3620 mm-ko kanpoko diametroa edo zehaztapen handiagoarekin pertsonalizatu daiteke ingeniaritza eskakizunen arabera. Karga-jasateko eta garraiatzeko gaitasunak konbinatzen dituen altzairuzko produktu mota konposatua da. Bere oinarrizko funtzioa fluido-bolumen handien (adibidez, ura, petrolioa, gasa, ur zikinak, etab.) distantzia luzeko eta egonkortasun handiko garraioa lortzea da, eta eskala handiko proiektuetarako egitura-euskarri osagai gisa ere balio dezake, lan-baldintza konplexuetara eta ingurune gogorretara egokituz. Bere espiral-egituraren diseinu bereziarekin, industriaren hutsunea betetzen du hodi handiko hodi materialen ekoizpen eraginkorrean eta aplikazio egonkorrean, eta asko erabiltzen da hainbat azpiegitura eta industria-eszenatokitan.

Termino sinpleetan, diametro handiko hodi espiral "eskala handiko proiektuetan garraiatzeko arteria handia + egitura-euskarri-esparrua" da - hainbat euskarri eraginkortasunez garraiatu ditzake, fluxu handien garraioaren eskaria ase eta presio handia, karga astuna eta eragin geologiko konplexuak jasaten ditu. Eraikuntza-ingurune konplexu ezberdinetarako egokia da, hala nola mendiak, kostaldeak eta basamortuak. Energia, uraren kontserbazioa, udalak eta azpiegiturak lotzen dituen oinarrizko hodien materiala da.

Oinarrizko salmenta puntuak

Diametro handiko hodi espiralak abantaila nagusiak ditu, besteak beste, segurtasuna, malgutasuna, ekonomia, erosotasuna eta betetzea: bere soldadura-jodurak uniformeki banatzen dira espiral-lerroan zehar, eta estresa uniformeki sakabanatuta dago. Q235B eta X80 bezalako kalitate handiko altzairuzko substratuekin konbinatzen da, baita 3PE eta FBE bezalako korrosioaren aurkako tratamenduekin ere. Presioa eta eraikuntza jasateko gai da, segurtasun handia du eta 30 urte baino gehiago iraun dezake. Lan baldintza gogorretan egokia da, hala nola presio handia, karga astuna eta korrosio gogorra. Zehaztapenak zabalak dira, 711 mm-tik 3620 mm-ra bitarteko diametroa, 6 mm-tik 60 mm-ra hormaren lodiera eta 6m-tik 18m-ra bitarteko tutu bakarreko luzera, malgutasunez pertsonalizatu daitekeena. Ingeniaritza euskarrietan, presio-mailetan eta eraikuntza-inguruneetan oinarritutako material eta prozesu espezifikoetara egokitu daiteke, oso moldagarritasun handiarekin. Etengabeko ekoizpena hartzen du ijezketa eta urpeko arku bidezko soldadura automatikoko teknologiaren bidez, ekoizpen eraginkortasun handia lortuz. Diametro bereko altzairurik gabeko tutuekin alderatuta, prezioa % 20-30ean murrizten da, eta instalazioa erosoa da, proiektuaren kostu osoa nabarmen murrizten du. Hodiaren materialak gogortasun bikaina du, hotzeko makurdurak lur konplexuetara egokitzeko aukera ematen du, hala nola mendietara eta kostaldeetara. Soldadura-interfaze estandarizatuek zigilatzeko errendimendu ona, eraikuntza-eraginkortasun handia eta zailtasun txikia dituzte. Ekoizpen prozesu osoak estatuko eta nazioarteko estandarrak jarraitzen ditu, hala nola GB/T9711 eta API 5L. Lehengaietatik hasi eta amaitutako produktuetaraino, prozesuen kontrol osoa ezartzen da, hainbat probak kalitatea betetzen dela bermatzen du eta kualifikazio-ziurtagiri eta proba-txosten osoak eman daitezke, funtsezko proiektu ezberdinen beharrak guztiz asetzeko.

Zehaztapen Teknikoak

Nukleoak GB/T9711-2017 "Pipeline Transportation Steel Pipes for the Petroleum and Natural Gas Industry for", GB/T 3091-2015 "Welded Steel Pipes for Low-Presio Fluid Transmission", API 5L, SY/T5037, etab. Ohiko zehaztapenak honako hauek dira, eta pertsonalizatu beharreko zehaztapen bereziak dira:

1. Nukleoaren tamainaren zehaztapenak

2. Materialen zehaztapenak

3. Presio balorazioa

Presioaren kalkuluak GB50251 estandarra jarraitzen du eta Barlow formula erabiltzen du: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Horien artean:

P —— Diseinuaren presioa

D —— Hodiaren kanpoko diametroa

S —— Materialaren etendura-indarra

E —— Soldadura koefizientea (espiral soldatutako hodietarako, 0,9 da)

Aplikazio-eremuak eta kasuak

Diametro handiko hodi espiralak, iraunkortasunaren, zehaztapen malguaren eta kostu-eraginkortasun handiko abantailekin, asko aplikatzen dira oinarrizko bost eremutan, besteak beste, energia transmisioa, ura kontserbatzeko proiektuak, udal eraikuntza, azpiegitura proiektuak eta industria-ekoizpena. Hainbat proiektu gako eta eszenatoki konplexuetarako egokiak dira. Jarraian, eremuen eta kasu errealen sarrera zehatza da, eszenatokien azalpenekin batera:

Oinarrizko aplikazio-eremuak

1.Energia Transmisioaren Eremua (Aplikazio Nagusia)

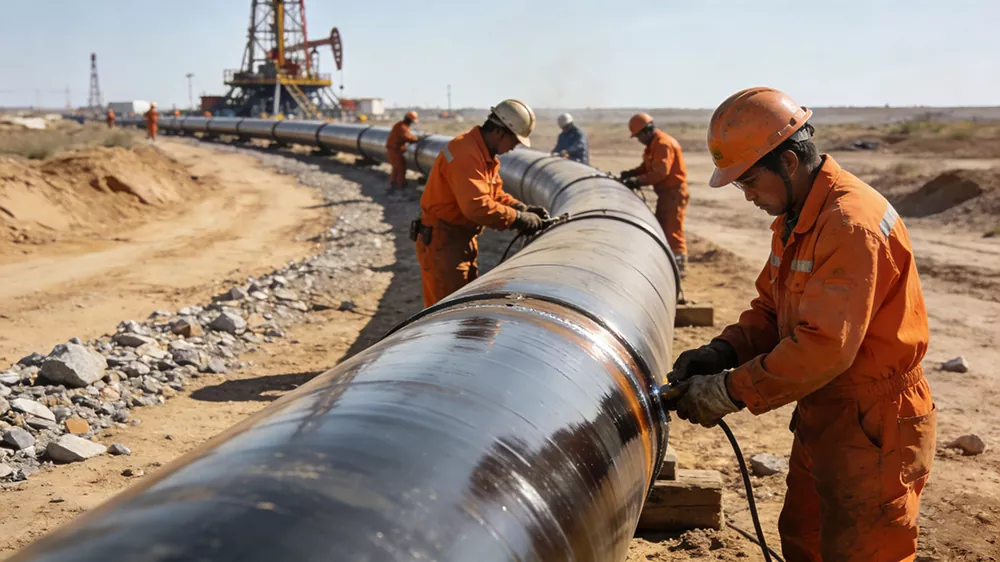

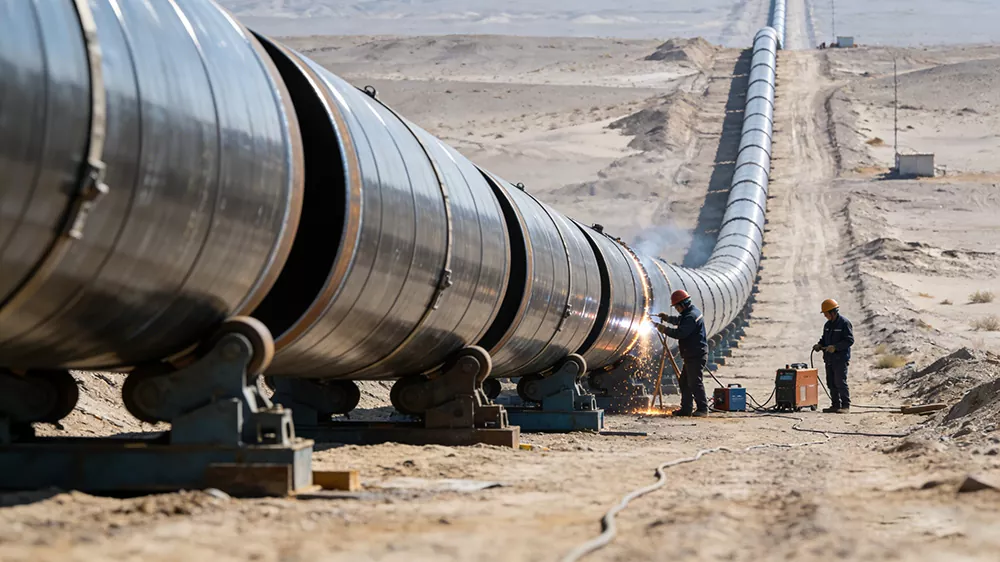

Euskarri bateragarriak: petrolio gordina, gas naturala, petrolio findua, ikatz-metanoa, lurruna, etab. Funtsezko baldintza presio handiko, distantzia luzeko eta ihesik gabeko garraioa da. Lur konplexuetarako egokia da, hala nola basamortuak, lautadak eta mendiak. Muturreko tenperatura-desberdintasunak eta likidazio geologikoen efektuak jasan ditzake. Energiaren transmisioaren "arteria nagusia" da eta distantzia luzeko hodiak eraikitzeko oso erabilia da. Garraioaren eraginkortasuna modu eraginkorrean hobetu, energia-galera murriztu, proiektuaren kostu orokorra murriztu, zerbitzu-bizitza luzatu eta mantentze-inbertsioa murrizten du.Eszenaren deskribapena: Gobi basamortuko distantzia luzeko gas naturalaren hodi baten eraikuntza-gunean, diametro handiko hodi espiralen errenkadak txukun jarrita daude, eta langileak soldadura eta konexio eragiketak egiten ari dira; Petrolio eremuko hodiak jartzeko gunean, hodien materialen gainazalean korrosioaren aurkako goi mailako teknologia hartzen da, zeina petrolio eremuko ingurune korrosibo konplexurako egokia dena, petrolioa isuririk gabe garraiatzen dela bermatuz.

2. Ura zaintzeko ingeniaritza arloa

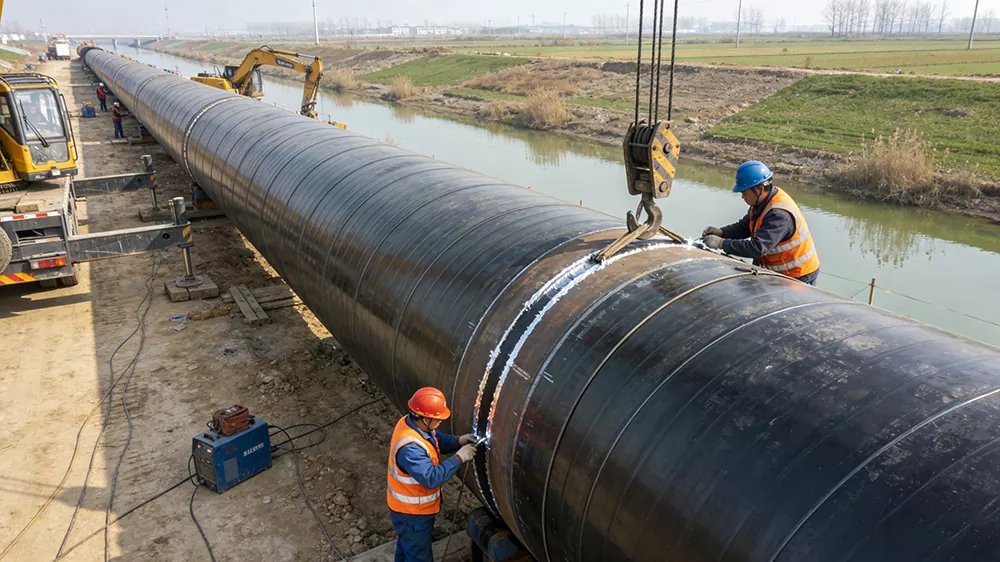

Agertoki aplikagarriak: eskala handiko ura desbideratzeko proiektuak, ura transferitzeko proiektuak, uholdeen kontrola eta drainatze proiektuak, nekazaritzako lurrak ureztatzeko kanalizazio nagusiak, edateko uraren ur hornidura proiektuak, uharteko ur hornidura proiektuak, etab. Funtsezko baldintzak fluxu ahalmen handia, korrosioarekiko erresistentzia eta uraren presioarekiko erresistentzia dira. Ingurune konplexuetara egokitu daitezke, hala nola ibai-ibilguak, gatzak eragindako lurrak... Eraginkortasunez aurre egin diezaiekete ur-higadurari eta hondoari geologikoari, baliabide hidrikoen transmisio egonkorra bermatuz eta ura zaintzeko proiektuen funtzionamendu segurua bermatuz. Laguntza-eginkizun garrantzitsua betetzen dute ura kontserbatzeko proiektu nazional nagusietan.Eszenaren deskribapena: Jinghai Ura Desbideratzeko Proiektuaren eraikuntza-gunean, diametro handiko hodi espiralak erabiltzen dira kanalizazio nagusietarako. Hodiak ibai edo laborantza luretatik igarotzen dira, eta langileek interfazearen zigilatzeko tratamendua egiten dute. Uharteko ur hornidura proiektuaren gunean, korrosioaren aurkako 3PE teknologia duten diametro handiko hodi espiralak erabiltzen dira itsasoko uraren higadurari aurre egiteko eta uhartearen eta kontinentearen arteko ur-baliabideen interkonexioa lortzeko.

Kasu tipikoa

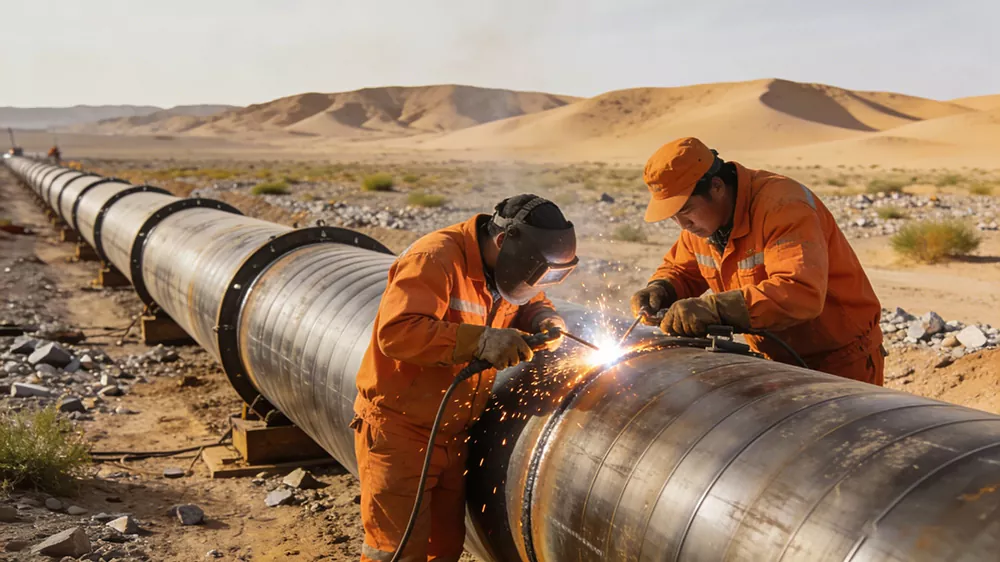

1. kasua: Mendebaldetik Ekialderako Gas Garraioaren adar-lerroaren proiektua (energia garraioaren arloan)

Proiektuaren baldintzak: distantzia luzeko presio handiko gas naturalaren hodi bat jarri behar da, lur konplexuetarako egokia, hala nola basamortuak eta mendiak. Hodiaren materialak ≥ 6,3 MPa-ko presio-maila izan behar du, hondoatze geologikoari eta korrosioari erresistentea izan behar du, eta loteka azkar hornitzeko gai izan behar du kanalizazioak isuririk gabe funtzionatzen duela denbora luzez.

Produktuen aplikazioa: X80 altzairu mailako diametro handiko hodi espiral aukeratu zen, 1220 mm-ko kanpoko diametroa eta 22 mm-ko hormaren lodiera duena. 3PE korrosioaren aurkako prozesua + babes katodikoaren teknologia onartu zen. Guztira 8.000 tona baino gehiago hornitu ziren, 120 kilometro baino gehiagoko hoditeria hartuta, presio handiko garraioaren eskakizunak betez, eta soldadura ultrasoinuen eta X izpien proba ez-suntsitzaile bikoitza egin zuten, %100eko kalifikazioarekin. Eszena:

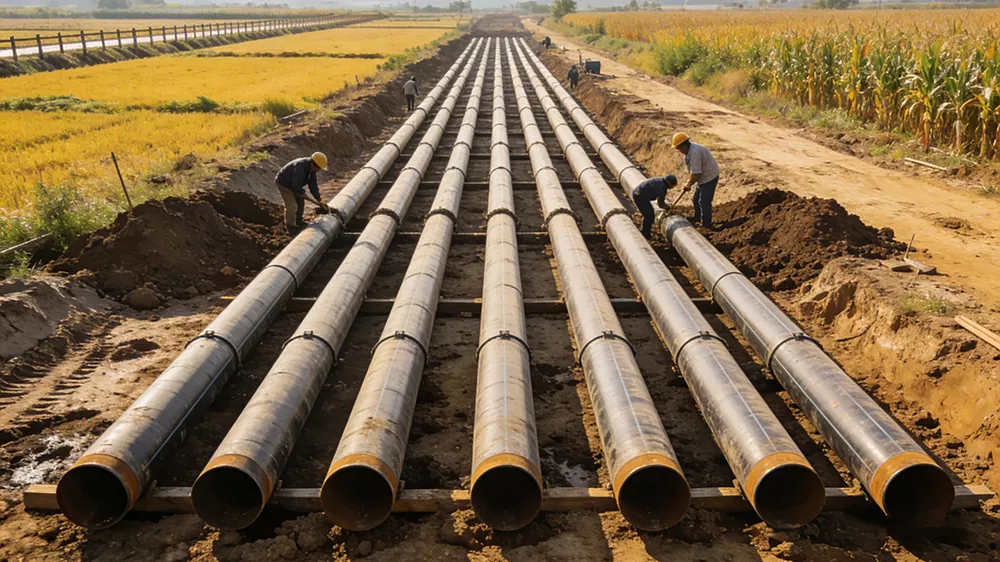

2. kasua: Jing-Huai ura desbideratzeko proiektuaren kanalizazio-proiektu nagusi bat (ura kontserbatzeko ingeniaritza arloan)

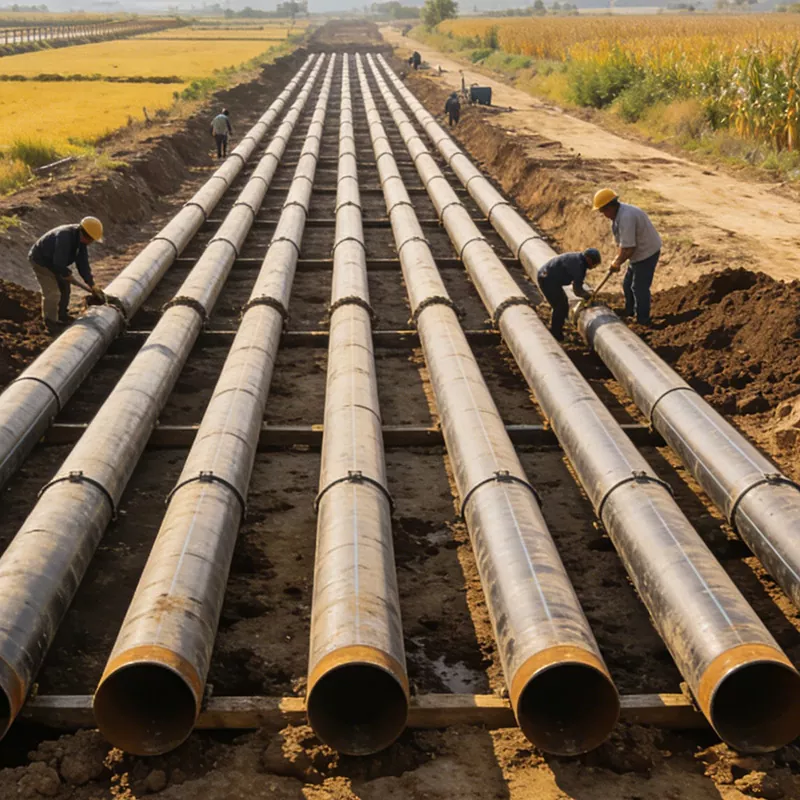

Proiektuaren eskakizunak: eskala handiko ura desbideratzeko kanalizazio nagusi bat behar da eskala handiko ur garbien garraioa lortzeko, ibaiak zeharkatzeko eta nekazaritza lurrak jartzeko agertokietarako egokia. Hodiaren materialak ez-toxikoa izan behar du, korrosioarekiko erresistentea, diametro handia izan behar du, DN2000-ko ​​diametro nominala duena. 18 m-ko luzera estandarreko hodien material pertsonalizatuak behar dira interfaze kopurua murrizteko eta eraikuntzaren eraginkortasuna hobetzeko.

Produktuaren aplikazioa: hautatu Q345B materiala diametro handiko hodi espiraletarako, 2020 mm-ko kanpoko diametroa eta 18 mm-ko hormaren lodiera duena. IPN8710 edateko uraren graduko korrosioaren aurkako prozesua hartzen da edateko uraren bigarren mailako kutsadurarik ez bermatzeko. 18 m-ko luzera estandarreko hodien material pertsonalizatuak eskaintzen dira, guztira 5.000 tonatik gorakoak, kanalizazio nagusia ibaietan zehar eta baserri-lurretan jartzeko.

Paketatzea eta Bidalketa

1. Enbalatzeko estandarrak (diametro handiko eta pisu handiko ezaugarrietarako egokiak, babesa eta erosotasuna kontuan hartuta)

2. Entregatzeko zehaztapenak (Efizientzia, segurtasuna eta kostua kontuan hartuta, eta diametro handiko hodien garraio-ezaugarrietara egokituta)

（1）Garraio modua

(2) Kargatzeko baldintzak

Kargatu aurretik, egiaztatu hodiaren ontziaren osotasuna eta korrosioaren aurkako estalduraren egoera. Kalterik ez dagoela egiaztatu ondoren, altxatu hodiak leunki garraio-garraiora. Erabili altzairuzko alanbre-sokak eta gomazko kustilak finkatzeko. Saihestu altzairuzko alanbre-sokak korrosioaren aurkako estalduraren gainean harilkatzea (erabili gomazko kuxinak isolatzeko). Hau da, korrosioaren aurkako estaldura altxatzen eta garraiatzean kalteak saihesteko, eta estutzearen ondorioz hodien deformazioa saihesteko. Jarri hodiak txukun. Talde zehaztapen bereko hodiak elkarrekin. Antolatu itzazu luzeraren eta lodieraren arabera, eta jarri bereizita karga mistoak eragindako talka kalteak saihesteko. Ziurtatu muturreko tapoiak ondo itxita daudela hodietan objektu arrotzak sar ez daitezen.

(3) Hornikuntza-zikloa eta entrega

（4）Garraioaren bermea eta salmenta osteko zerbitzua

Garraio-prozesuan zehar, denbora errealeko jarraipena egiten da, eta hodien garraio-kokapena eta egoera denbora errealean ematen dira garraio-atzerapenak edo hodien kalteak ekiditeko. Garraioan ontziratzeak kalteak, hodiak marratzeak, deformazioak eta abar izanez gero, berehala antolatuko dugu berriro entregatzeko edo tokian bertan konponketa bezeroen eraikuntzaren aurrerapenean eraginik ez duela ziurtatzeko. Distantzia luzeko eta errepide-baldintza konplexuen garraiorako, zama garraiatzeko aseguru nahikoa erosiko da bezeroaren eskubideak eta interesak erabat babesteko.

Lagapena eta salmenta ostekoa: Eskualdaketa amaitu ondoren, hodiak biltegiratzeko iradokizun profesionalak emango dira (adibidez, aire zabalean eguzkiaren eta euriarekiko epe luzeko esposizioa saihestea, korrosioaren aurkako hodiak objektu zorrotzen marradurak saihestea, biltegiratzeko hondoa altxatzea lurrarekin herdoilarekin kontaktua saihesteko, etab.), eta konektatzailearekin, instalazioarekin edo probarekin lotutako galderarik badago.

Shunchen aukeratzearen abantailak

Presio-erresistentzia handia du, tentsioaren banaketa uniformearekin soldadura espiraleko josturan, deformaziorako eta likidaziorako erresistentzia bikaina. Presio handiko distantzia luzeko garraiorako eta lurpeko ingurune konplexuetarako egokia da. Zehaztapenak osoak dira, eta hodiaren diametroa eta hormaren lodiera pertsonalizatu daitezke diametro handiko proiektuen eskakizunak betetzeko. Soldadura kalitatea egonkorra da, alde biko urpeko arku soldadura erabiliz, soldadura trinkoekin eta zigilatzeko errendimendu onarekin. Prozesu osoa proba ez-suntsitzaileekin bermatzen dute kalitatea bermatzeko. Ekoizpen-eraginkortasuna altua da, materiala solidoa da eta kostu-errendimendu-erlazio handiagoa du hodirik gabeko hodiekin eta diametro bereko jostura zuzeneko hodiekin alderatuta. Korrosioaren aurkako hainbat tratamendurekin konbina daiteke, hala nola 3PE eta epoxi, petrolio eta gas, udal eta kimiko industria bezalako agertokietarako egokiak, bizitza luzearekin. Zerbitzu-sistema osatua da, eskemaren diseinutik, ekoizpenaren pertsonalizaziotik logistika banaketara, tokiko laguntza teknikoa, prozesu osoa jarraitzen du eta salmenta osteko erantzuna puntuala da, proiektuaren funtzionamendu egonkorra izateko berme fidagarriak eskainiz.

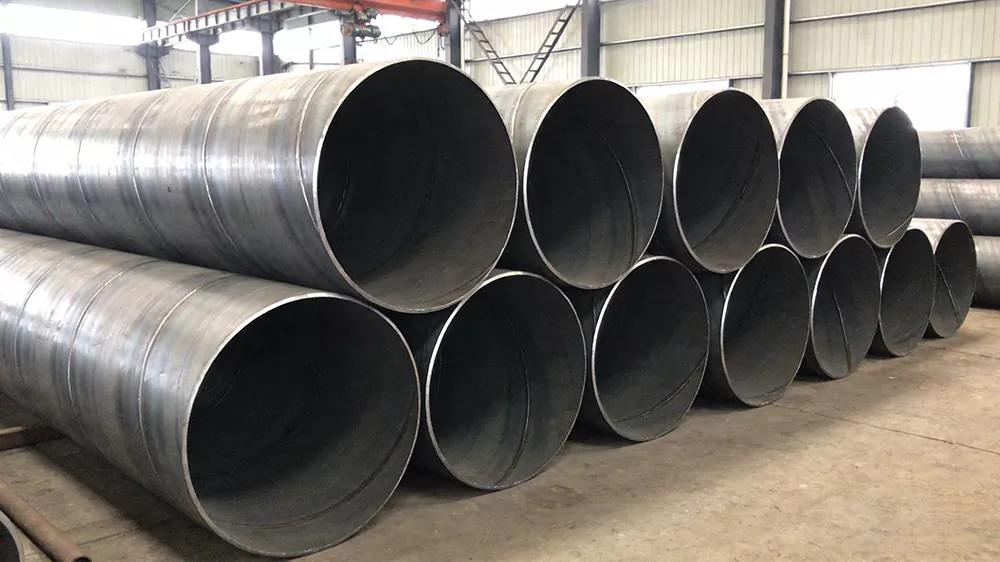

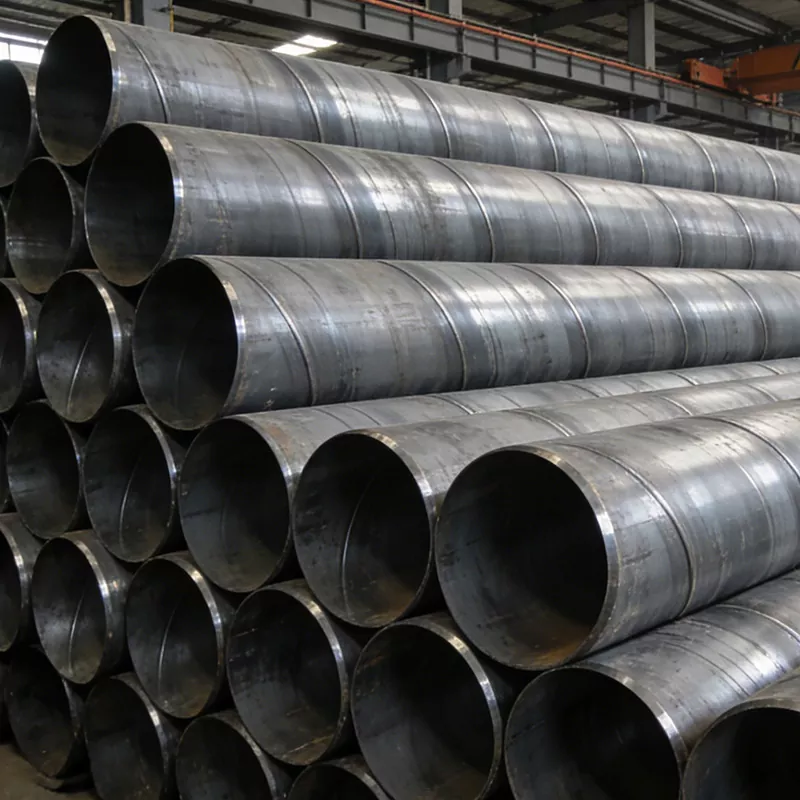

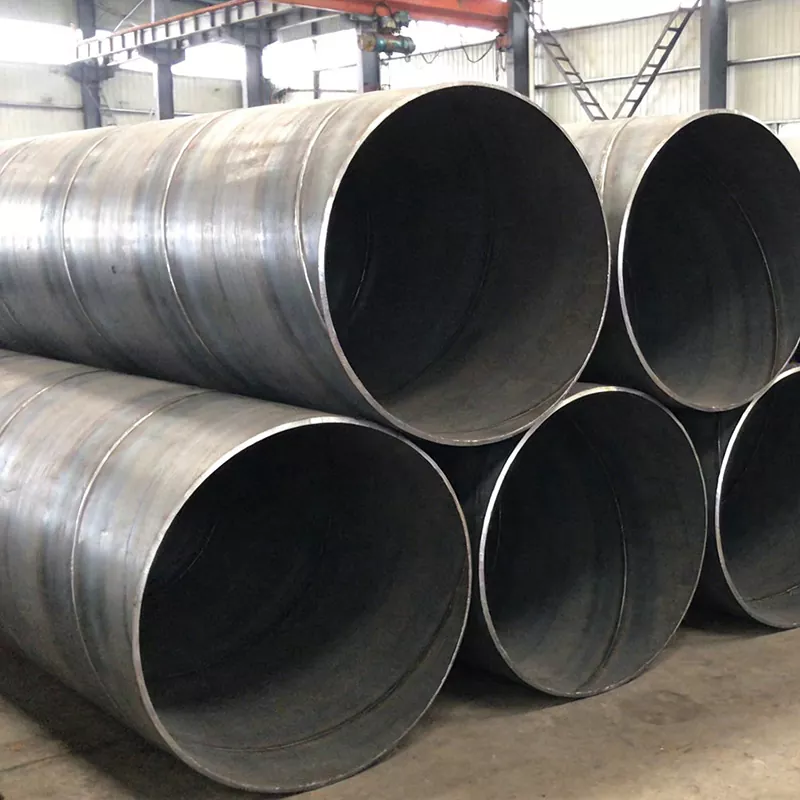

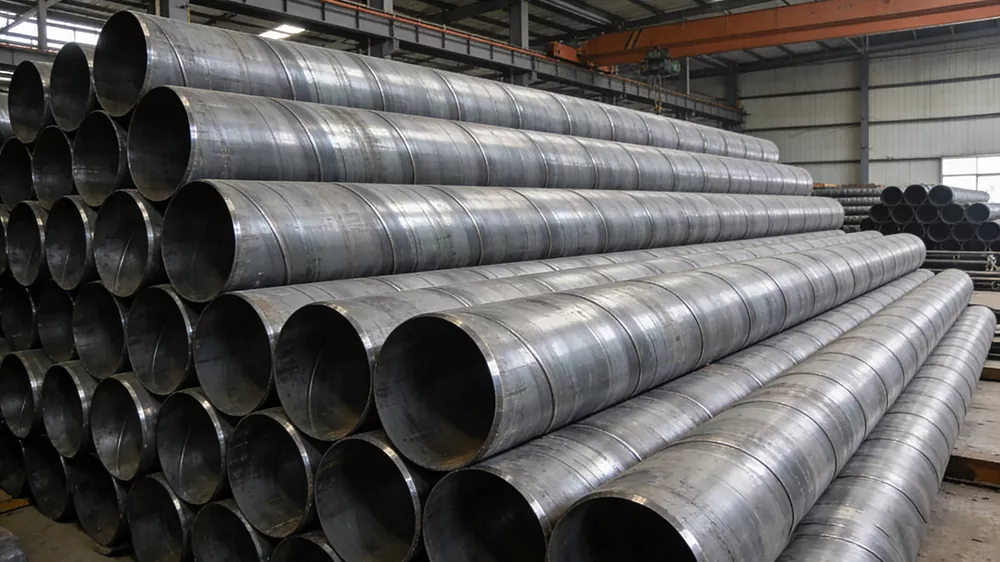

Produktuaren ilustrazioa:
