R≤0.3mm barruko angelu-erradioarekin eta ±0.1mm-ko tamaina-perdoiarekin fabrikatua. Aproposa altuera handiko hormetarako, zubietarako ingeniaritzarako eta akatsik gabeko muntaketa eta karga-gaitasun aparta behar duten doitasun-makinetarako.

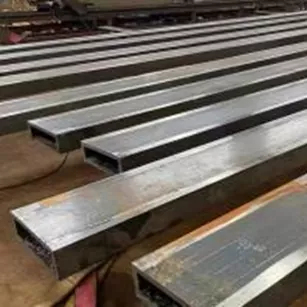

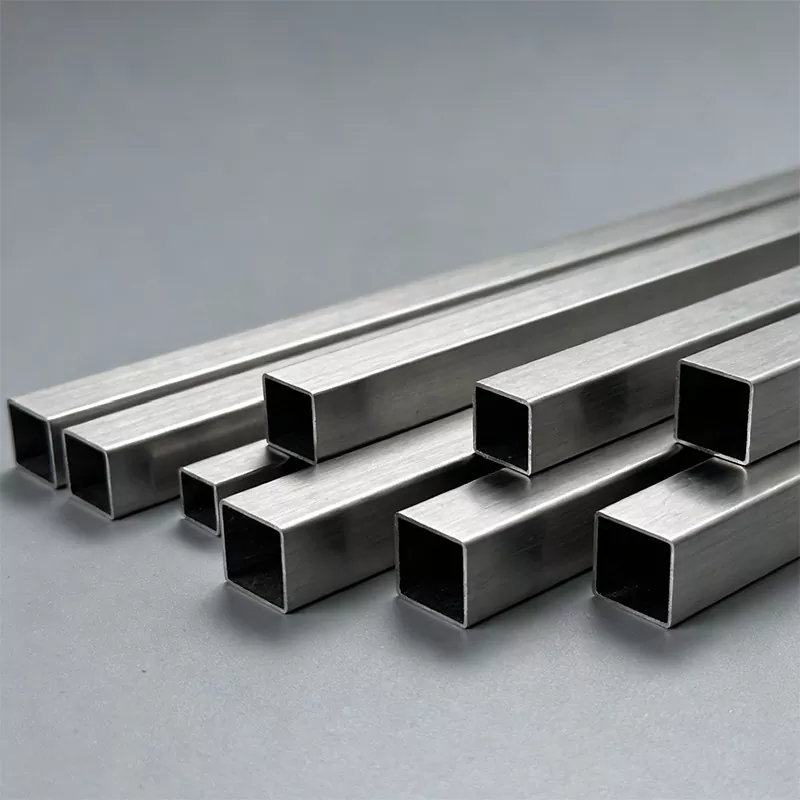

Angelu zuzeneko hodi karratua metalezko profil hutsa da, sekzio karratua edo angeluzuzena duena eta 90°-ra zehaztasunez hurbiltzen den barne-angelua (erradio zorrotza R≤0,5 mm), biribildutako hodi karratu tradizionaletatik (R≥1,0 mm). Hotzean tolestu, bero-ijezketa edo estrusio bidez prozesatzen da karbono-altzairua edo altzairu herdoilgaitza erabiliz. Egitura egonkorra eta itxura erregularra duena, ezin hobeto egokitzen da muntaketa zehaztasun eta propietate mekaniko handiak eskatzen dituzten B2B proiektuetarako. Arakatu gure sorta osoaforma bereziko altzairuabaldintza pertsonalizatuetarako.
Oinarrizko abantailak eta egiaztatutako kasuak
Milimetro-mailako zehaztasuna
Hotzeko konformazio-teknologia aurreratuaren bidez, barneko angelu-erradioa ≤0,3 mm-ra konprimitzen da eta osagaien juntze-tartea ≤0,1 mm-ra kontrolatzen da. Zehaztasun horrek zuzenean murrizten ditu tokiko mekanizazio-pausoak eta muntaketaren eraginkortasuna %30etik %50era areagotzen du.
Goi-mailako Egitura Errendimendua
Ohiko hodi karratu biribilekin alderatuta, izkina zorrotzeko hodi karratuaren tortsio eta tolestura indarra % 15etik % 20ra handitzen da. Egitura hutsak %12tik %30eko pisua murrizteko efektua lortzen du, materialaren kostuak optimizatuz.altzairuzko egiturak.

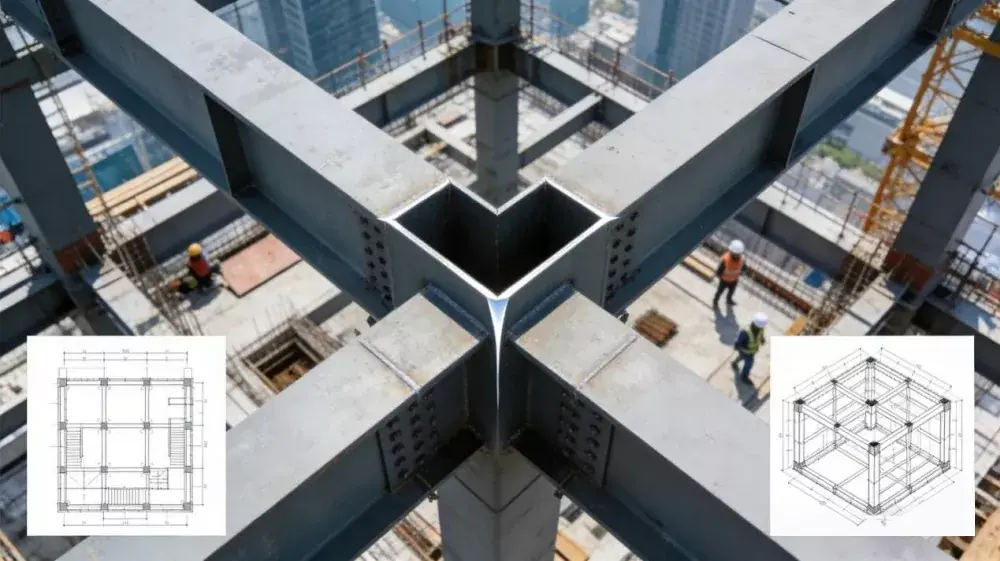

Proiektuaren kasua: 500 metroko Super-dorrea Shenzhen-en
Q345FR suaren aurkako hodi karratua erabili zen karga-marko gisa. Junturarik gabeko juntura-teknologiaren bidez, 600 °C-tan etekin-indarraren % 70eko atxikipena lortu zen, suaren aurkako estaldurarekin 3 orduko suaren erresistentzia-muga betez. Horrek % 30 murriztu zuen suaren aurkako oholen kontsumoa eta eraikuntza-aldia bi hilabete laburtu zen ohiko eskemekin alderatuta.
Zehaztapen Teknikoak
Ondoko parametroek erreferentzia gisa balio dute. Tamaina eta kalifikazio pertsonalizatuak eskuragarri daude ingeniaritza berrikustean.
| Zehaztapen Kategoria | Elementua | Erreferentzia-parametroak | Aplikazio-oharrak |
|---|---|---|---|
| Atalaren Tamaina | Alboko luzera tartea (karratua) | 10mm × 10mm-tik 200mm × 200mm-ra | Tamaina txikiak altzariak/zehaztasun ekipoak; gortina-horma/zubietarako tamaina handiak. |
| Alboko luzera tartea (laukizuzena) | 10mm × 20mm-tik 150mm × 300mm-ra | Sekzio angeluzuzena norabide bakarreko tolestura erresistentzian oinarritzen da, apal-habeetarako. | |
| Barneko angeluaren erradioa (R) | Ohiko ≤0.5mm; zehaztasun handiko ≤0.3mm | Doitasunezko muntaia-baldintza zorrotzak betetzen ditu. | |
| Tamainaren tolerantzia | Normala ± 0,5 mm; zehaztasuna ± 0,1 mm | Automatizazio-ekipoetarako eta goi-mailako gortina-hormetarako. | |
| Hormaren Lodiera | Ohiko lodiera | 0,8 mm-tik 12 mm-ra | Horma meheak egitura arinetarako, horma lodiak kargak egiteko. |
| Lodiera pertsonalizatua | Gutxienez 0,3 mm, gehienez 15 mm | Ultra-mehea mozteko, ultra-lodia zubi zurrungarrietarako. | |
| Lodierako tolerantzia | ≤2mm: ±0.05~0.1mm; 2~6mm: ±0.1~0.2mm; > 6 mm: ± 0,2 ~ 0,3 mm | Egiturazko tentsioaren banaketaren egonkortasuna bermatzen du. | |
| Materialaren propietateak | Karbono altzairuzko seriea | Q235B, Q345B, Q690 erresistentzia handiko altzairua | Q690 etekin-indarra ≥690MPa, karga astunerako eta pisua murrizteko egokia. |
| Altzairu serie berezia | Q345FR altzairu erregogorra | % 70eko erresistentzia 600 °C-tan, 3 orduko suaren erresistentzia. | |
| Aleazio seriea | 304/316 altzairu herdoilgaitza, 6061 aluminio aleazioa | Korrosioarekiko erresistentziarako herdoilgaitza, kanpoko erabilera arinetarako aluminioa. | |
| Parametro teknologikoak | Konformazio prozesua | Hotzeko konformazioa + tokiko tratamendu termikoa | Estresaren kontzentrazioa murrizten du eta egonkortasuna hobetzen du. |
| Soldadura-teknologia | Laser-arku hibridoen soldadura | Soldadura-zabalera 2 mm, deformazioa % 70 murriztu da, neke-bizitza > 2 milioi ziklo. | |
| Gainazaleko tratamendua | Beroan galvanizazioa, fluorokarbonoa ihinztatzea, anodizazioa | Korrosiorako zinka, eguraldirako fluorokarbonoa, aluminiorako anodizazioa. | |
| Propietate Mekanikoak | Flexio-indarra | Zehaztapen bereko hodi karratu biribilak baino %15 ~ %20 handiagoa | Estresaren banaketa uniformeagoa. |
| Pisu galera ratioa | %12~%30 | Eskakizun arinetara egokitzen da, hala nola goi-altuak eta zubiak. | |
| Eguraldiarekiko erresistentzia | Zink estaldura ≥80μm; fluorokarburozko gatz spray erresistentzia ≥1000h | Epe luzerako kanpoko erabilera agertokietara egokitzen da. |
Pertsonalizazioa eta aplikazio eszenatokiak

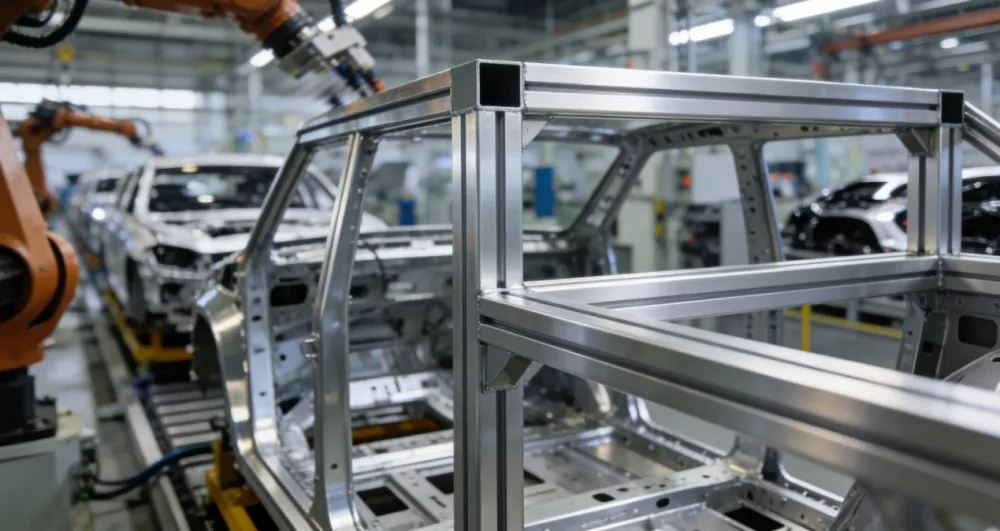

Pertsonalizazio gaitasunek aplikazioen mugak zabaltzen dituzte. Erresistentzia handiko altzairutik aluminiozko aleaziora, eta laser bidezko soldaduratik fluorokarburozko ihinztadurara, konbinazio malguek B2B beharrizan desberdinak betetzen dituzte. Esate baterako, 6061 aluminiozko aleazioko hodi karratua automobilen soldadurarako roboten oinarrirako erabiltzen da, ±0,1°-ko angelu-erroreen kontrolaren bidez gida-errailaren instalazio zehatza lortuz.

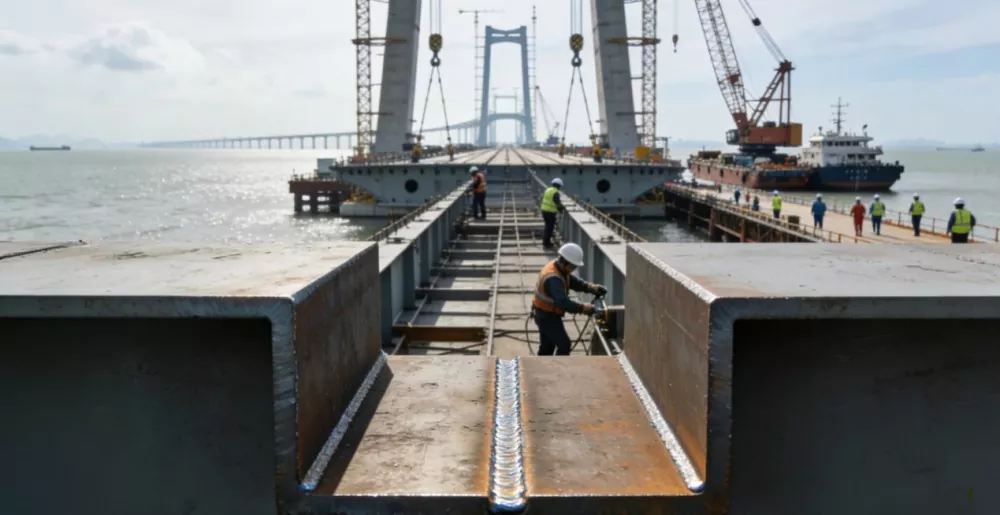

Q690 indar handiko hodi karratua erabili ondoren, erdiko kanal sakoneko altzairuzko kaxa-habearen zurrungailuan, geruza bakar baten pisua 1200 tona murrizten da. Laser-arku hibridoen soldadura-prozesuaren neke-bizitzak 2 milioi ziklo gainditzen ditu, metodo tradizionalek baino %50 handiagoa. Material honek etengabe frogatzen du bere balio teknikoa altuera handiko eraikinetan, zubien ingeniaritzan eta doitasuneko makinetan.
Zergatik aukeratu Shunchen industria?
Shunchen Industriak abantaila handiak ditu angelu zuzeneko hodi karratuen eremuan, oinarrizko errendimendua eta prozesatzeko zehaztasuna ohiko industria estandarren gainetik. Barneko angelu-erradioa ≤0,3 mm-koa da eta tamaina-perdoia ±0,1 mm-ko barruan kontrolatzen da.
Materialen aukeraketa aberatsa eskaintzen dugu, Q690 erresistentzia handiko altzairua eta Q345FR altzairu erregogorra barne. Produktu arruntekin alderatuta, tolesteko indarra % 15-20 handitzen da, eta % 12-30 pisua murrizten da. onartzen duguzehaztapen osoko pertsonalizazioaprodukzio-modu malgu digitalean oinarrituz. Ziurtatu entrega azkarra, kalitate-kontrol zorrotza eta ikuskapen-dokumentazio osoa zuretzakoontziratu gabeko eskaerak. a gisa funtzionatzen dugufabrika-zuzeneko hornitzaileaonena bermatzekoB2B aurrekontua.
Maiz egiten diren galderak
1. Zerk bereizten du angelu zuzeneko hodi karratu bat hodi karratu estandar batetik?
Angelu zuzeneko hodi karratu batek ≤0,5 mm-ko barne angelu-erradioa (R) du, eta ≤0,3 mm-ra behera zehaztasun handiko modeloetarako. Hodi karratu tradizionalek baino nabarmen zorrotzagoa da, normalean R≥1,0 mm-ko izkina biribildua duten erradioak. Izkina zorrotz honek juntadurarik gabeko eta hutsunerik gabeko junturak egiteko aukera ematen du (hutsuneak ≤0,1 mm), eta doitasun handiko arkitektura eta makineria aplikazioetarako aproposa da.
2. Zein material eta altzairu-kalifikazio daude ontziratu gabeko eskaerak egiteko?
Karbono altzairuzko serieak (Q235B, Q345B, Q690 erresistentzia handikoak), altzairu erregogor bereziak (Q345FR), altzairu herdoilgaitzak (304/316) eta aluminiozko aleazioa (6061) hornitzen ditugu. Q690 oso gomendagarria da pisua murriztea eskatzen duten karga astunetarako agertokietarako, eta 304/316 altzairu herdoilgaitza ingurune korrosiboetarako aproposa da.
3. Nola egiten dio mesede produktuari laser-arku hibridoen soldadura?
Gure angelu zuzeneko hodi karratuak laser-arku bidezko soldadura hibrido aurreratua erabiltzen dute. Teknologia honek soldadura-zabalera gutxi gorabehera 2 mm-ra murrizten du, soldaketaren deformazioa % 70 murrizten du eta nekearen bizitza 2 milioi ziklo baino gehiagora areagotzen du. Horrek egitura-osotasun handiagoa bermatzen du, batez ere zubien ingeniaritza bezalako karga-ingurune dinamikoetan.
4. Eman al ditzakezu gainazaleko tratamendu pertsonalizatuak?
Bai. Beroko galvanizazioa (korrosioaren aurkako errendimendu bikaina lortzeko), fluorokarburozko ihinztadura (UV eta eguraldiaren erresistentziarako) eta anodizazioa (bereziki aluminiozko aleazio ereduetarako) eskaintzen dugu. Aukera zure kanpoko esposizio baldintzen eta baldintza estetikoen araberakoa da.
5. Zein da proiektu handien eskaerak egiteko epea?
Epeak tona osoaren, materialaren kalifikazioaren eta prozesatzeko eskakizun espezifikoen araberakoak dira. Tamaina estandarrentzat, normalean 15 eta 25 egun bitartekoa izaten da. Ekoizpen modu digital malgu bat erabiltzen dugu entrega azkarra eta kalitate kontrol zorrotza bermatzeko, eskala handiko eraikuntza proiektuen egutegi zorrotzak betez.
Eskatu aurrekontua angelu zuzeneko hodi karraturako
Jarri harremanetan Shunchen Industryrekin behar diren neurriekin, materialaren kalifikazioarekin (adibidez, Q345B, Q690), hormaren lodierarekin eta gainazaleko tratamenduarekin. Gure ingeniaritza taldeak zure proiektua aztertuko du eta fabrikako zuzeneko aurrekontu lehiakorra emango du.
