GB/T 9711 SSAW altzairuzko hodia

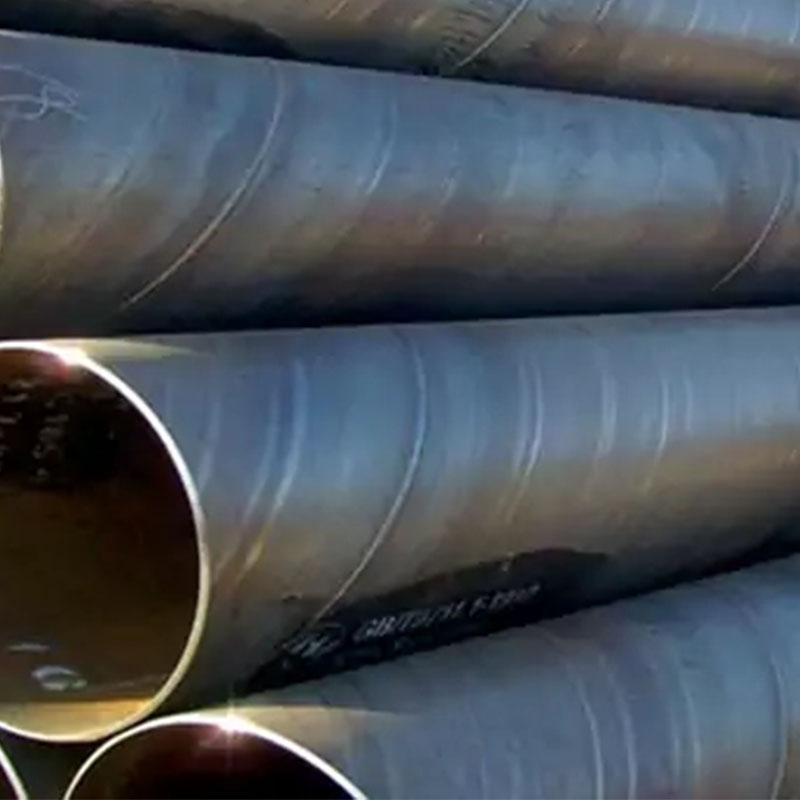

GB/T 9711 SSAW (SSAW altzairuzko hodia) espiral urpeko arku soldatutako altzairuzko hodi mota bat da, espiral urpeko arku soldatutako josturarik gabeko altzairuzko hodi mota bat da. Shunchen Industry GB/T 9711 SSAW ekoizten espezializatutako fabrikatzailea da. Shunchen Industry-ko GB/T 9711 SSAW-ek beroan ijetzitako altzairuzko plakak erabiltzen ditu oinarrizko material gisa. Konformazio-makina baten bidez, hodiaren hutsunea hodi forma batean ijezten da ezarritako angelu espiralaren arabera, eta, ondoren, alde biko urpeko arkuko soldadura automatikoa egiten da barruko eta kanpoko gainazaletan fabrikazio-prozesu osoa osatzeko. GB/T 9711 SSAW-ren funtzio nagusiak fluidoak garraiatzea dira (esaterako, petrolioa, gas naturala eta ura (esaterako, petrolioa, gas naturala eta ura, altzairuzko euskarriak) eta altzairuzko euskarriak (esaterako, altzairuzko euskarriak) eta eraikuntza-egiturak. Hainbat lan-baldintza konplexuetara egokitu daiteke eta kanalizazio-material tradizionalen mina-puntuak konpontzen ditu diametro handiko eta distantzia luzeko garraio-aplikazioetan.
Salmenta puntu nagusiak
Espiral soldatutako hodiek, errendimendu handiko ingeniaritza-hodi gisa, oinarrizko abantaila hauek dituzte: kostu orokorreko errendimendu bikaina eta kalitate fidagarria eskaintzen dute. Diametro handiko hodiak altzairuzko xafla estuagoak erabiliz ekoizteak materialaren erabilera %6-%8 handitzen du, presio-baldintza berdinetan hormaren lodiera %10-%25 murriztea ahalbidetuz, eta, ondorioz, kostuak nabarmen murrizten dira. Soldadura espiralaren diseinu bereziak estresaren banaketa uniformeagoa eta presio-jasateko ahalmen handiagoa bermatzen du. Alde biko urpeko arkuko soldadura-prozesuarekin konbinatuta, soldaten behin-behineko kualifikazio-tasa % 99,2 gainditzen du, pitzadura-erresistentzia bikaina eta ihesak prebenitzeko errendimendu bikaina eskaintzen du. Gainera, ekoizpen-prozesua malgua da, 219 mm-tik 4064 mm-ra arteko kanpo-diametroan hainbat zehaztapen fabrikatzeko aukera ematen du, ingeniaritza-eskakizun desberdinak bete ditzaketenak. Eraginkortasun handiko ekoizpen etengabea eta pertsonalizatutako hornikuntza azkarra ere onartzen ditu. Hodiek korrosioaren aurkako tratamendu profesionala ere jasan dezakete lan baldintzen arabera, eguraldiarekiko erresistentzia eta korrosioarekiko erresistentzia handia eskainiz. Hainbat proba zorrotzak eta nazioarteko ziurtagiriak egin dituzte, presio handiko, ingurune konplexuetan eta eskala handiko distantzia luzeko ingeniaritza proiektuetan ekonomia, moldagarritasun eta epe luzerako egonkortasunerako baldintza integralak betez.
Zehaztapen Teknikoak
GB/T 9711 SSAW altzairuzko hodien zehaztapen teknikoak ingeniaritza eskakizunen arabera pertsonaliza daitezke. Oinarrizko estandarrak, materialak, dimentsioak eta saiakuntza-eskakizunak hauek dira, aplikazio-eszenatoki nagusiak estaltzen dituztenak, alderdi orokorrak eta zehatzak ere kontuan hartuta:
| kategoria | proiektua | Deskribapena / Estandarra / Materiala |
| (Ⅰ)Inplementazio-arauak | etxeko estandarrak | GB/T 3091, GB/T 9711, SY/T 5037, SY/T 5040, GB/T 13793, etab. |
| Nazioarteko Arauak | API 5L (PSL1/PSL2), ASTM A53/A252, EN 10217/EN 10219, JIS G3457, IS 3589, etab. | |
| (II) Oinarrizko materialak | karbono altzairua | Q235 (A/B kalifikazioa), 20# altzairua; presio baxuko fluidoen garraioa eta egitura euskarri orokorra bezalako aplikazioetarako egokia. |
| Aleazio baxuko erresistentzia handiko altzairua | Q345 (A/B/C graduak), Q355B, API 5L Gr.B / X42 / X46 / X52 / X56 / X60 / X65 / X70, EN S235JR / S275JR / S355JR, etab.; tentsio ertain eta altuko transmisio, pilaketa eta tentsio handiko industria aplikazioetarako egokia. Horien artean, Q355B eta X52 erabili ohi diren materialak dira, indarra eta ekonomia orekatuz. |
Funtsezko dimentsio-parametroak (pertsonalizagarriak)
| Parametroaren izena | Tarte normala | ilustratu |
| Kanpoko diametroa (OD) | 219 mm - 4064 mm | Diametro nagusia 219mm-3000mm-koa da, baina diametro handiagoak beharren arabera pertsonaliza daitezke. Adibidez, Chongzuo proiektuak normalean 820 mm-ko kanpoko diametroa duten hodiak erabiltzen ditu. |
| Hormaren lodiera (WT) | 3,2 mm - 40 mm | Nekazaritzako ureztatzeak normalean ≥8 mm-ko lodiera erabiltzen du, eta lurrun industrialak lodiera handiagoa behar du. Garraio orokorreko aplikazioetarako, 6mm-25mm erabili ohi da. |
| luzera | 3 m - 48 m | Hodien luzera estandarrak 6 m-tik 12 m-ra bitartekoak dira, eta neurrira egindako hodi luzeak daude eskuragarri, soldadura-junturak murrizteko eta ihes egiteko arriskua murrizteko. |
| Hodiaren diametroaren tolerantzia | ≤0,12% | Eliptizitatea ≤1%, desbideratzea <1/2000, dimentsioko zehaztasuna, ez da zuzenketa gehigarririk behar. |
| Amaitu prozesatzea | Ertz arrunta, alaka ertza, ertz hariztatua | LTC/STC/BTC/VAM eta beste konexio-metodo batzuekin erabil daiteke eraikuntza-beharretara egokitzeko eta tokiko instalazioa eta juntura errazteko. |
| Gainazaleko tratamendua | Tutu beltza, herdoilaren aurkako olioa, korrosioaren aurkako estaldura | Korrosioaren aurkako estaldurak pertsonaliza daitezke (FBE, 3PE, ikatz-tar epoxi, etab.) ingurune korrosibo desberdinetara egokitzeko eta bizitza luzatzeko. |
Aplikazio-eremuak eta kasuak
GB/T 9711 SSAW altzairuzko hodiak, beren zehaztapen malguak, presio-jasateko ahalmen sendoak eta kostu-eraginkortasun handikoak, asko erabiltzen dira hainbat arlotan, hala nola energia garraioa, udal ingeniaritza, eraikuntza azpiegitura, industria ekoizpena eta nekazaritza ureztatzea. Honako hauek dira aplikazio-eszenatoki zehatzak eta kasu errealak, agertokien azalpenekin batera: (一) Aplikazio-eremuakSSAW espiral soldatutako altzairuzko hodiak asko erabiltzen dira hainbat esparrutan, hala nola petrolio- eta gas-garraioan, udal-uraren hornikuntza eta drainatze, eraikuntzako zimenduen pilaketa, industria-ekoizpena eta nekazaritzako ureztapena. Petrolio- eta gas-garraioaren alorrean, distantzia luzeko, presio handiko eta baldintza geologiko konplexuetarako egokiak dira petrolio gordinaren, gas naturalaren eta petrolio-hodi finen proiektuen lehorrean eta itsasoan. Korrosioaren aurkako eta tenperatura baxuko tratamendu pertsonalizatuak eman daitezke muturreko inguruneetan funtzionamendu seguru eta egonkorra bermatzeko. Udal ur-hornidura eta drainatze arloan, bateragarriak dira diametro handiko, presio ertain-baxuko ur-hornidurarekin, ur zikinekin eta euri-uren hodiekin, hiri-errepideen, ibaien eta baldintza konplexuen jartze-baldintzak betez, eraikuntza-kostuak eta zikloak eraginkortasunez murrizten dituztenak. Eraikuntza eta pilaketa alorretan, zubietarako, goi-eraikinetarako eta kaietarako zubietarako zubietarako, altzairuzko egitura euskarri gisa zimendu-pilota eta kai gisa erabiltzen dira ingeniaritza-proiektuetan. Erresistentzia handiko aleazio baxuko altzairuz eginda daude, hala nola Q355B eta X42, errodamendu bikaina, talka erresistentzia eta likidazio erresistentzia. Ekoizpen industrialaren arloan, lurruna, ur beroa eta ertain kimikoak garraiatzeko eta galdara-kano eta hodietarako ekipamendu gisa erabil daitezke. Korrosioaren eta isolamenduaren aurkako estaldura pertsonalizatuak aplika daitezke tenperatura altuko, presio handiko eta lan-baldintza korrosiboetara egokitzeko. Nekazaritza-ureztatzeko alorrean, nekazaritza-lurretarako, baratzeetarako eta larreetarako kanalizazio nagusi gisa erabiltzen dira, korrosioarekiko erresistentzia bikainarekin, zahartzearen aurkako propietateekin eta mantentze-kostu baxuekin, epe luzerako ura garraiatzea egonkor eta eraginkorra ahalbidetuz kanpoko ingurune konplexuetan.

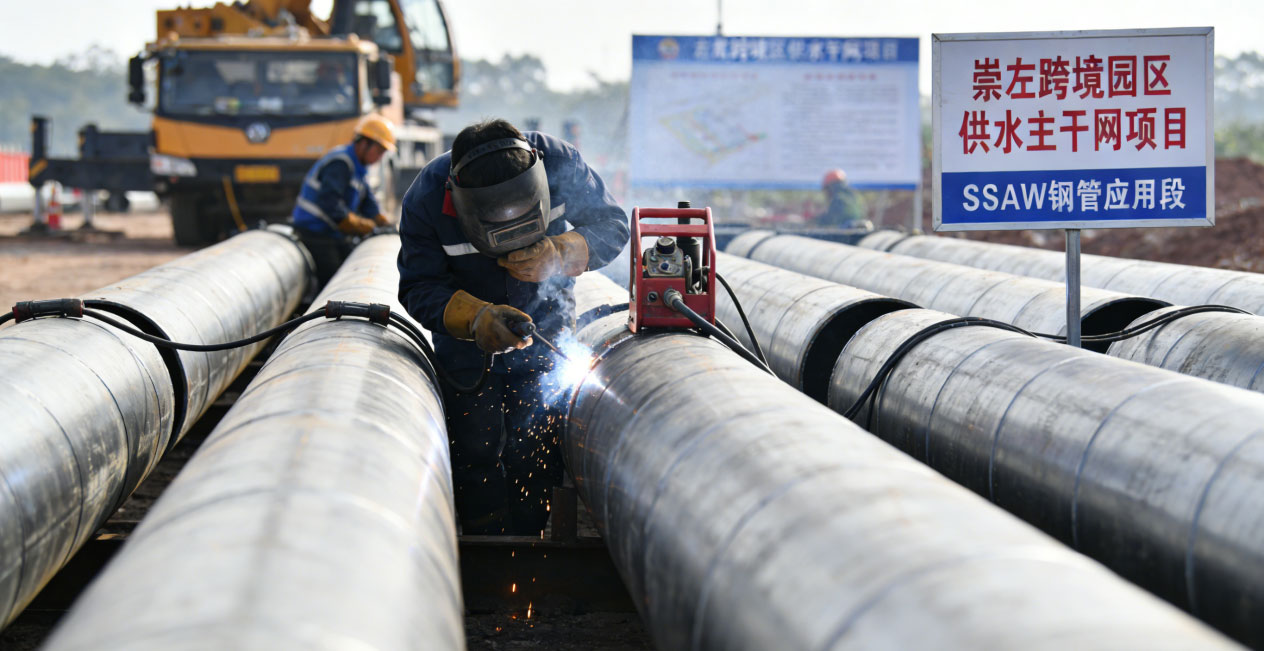

Proiektuaren Baldintzak: Mugaz gaindiko industriagunearen ur-hornidura lur gorriko muinoen jartze-baldintza konplexuetara egokitu behar da. Baldintzak dira hodiaren materiala ihesaren aurkakoa, korrosioarekiko erresistentea eta kostua eta hornikuntza-zikloa orekatzea, hasieran aurreikusitako junta zuzeneko altzairuzko hodia ordezkatuz;
Hautatutako zehaztapenak: SSAW altzairuzko hodiak, kanpoko diametroa 820 mm, hormaren lodiera 10 mm, Q355B materiala, gainazaleak fusio-lotutako epoxi hauts (FBE) barneko korrosioaren aurkako + polipropilenozko zinta itsasgarri kanpoko babes sistema hartzen du;
Erabilera Eskala: 2.800 metrotik gorako hornidura metatua, guztiak industria-parkearen ur-hornidura-sare nagusirako erabiltzen direnak, mugaz gaindiko parke osoa eta inguruko euskarriak hartzen dituena;
Proiektuaren Iritzia: Eraikuntza erosoa da, muinoen jartze-baldintzetara egokitua, orain arte isurketa edo korrosio-fenomenorik ez, eraikuntza-kostuak eta zikloa nabarmen murrizten ditu, presio ertaineko udal-hodietan SSAW altzairuzko hodiaren aplikagarritasuna eta fidagarritasuna egiaztatzea.

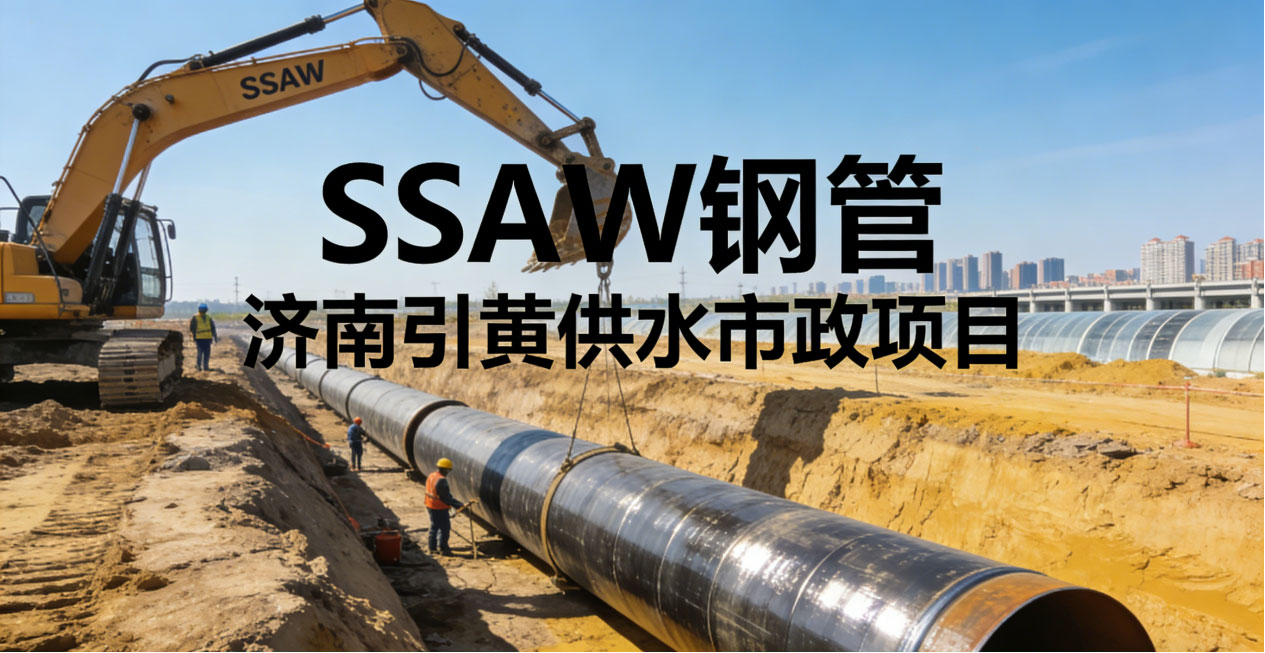

2. kasua: Jinan "Yellow River Ur Hornidura" Udal Proiektua
Proiektuaren Baldintzak: Ibai Horia hiriko ur-hornidurarako kanalizazio nagusia, Ibai Horitik ekialdeko barruti berrira garraiatzen duen ura. Hodiak diametro handia izan behar du, presio ertain-baxuko garraioa, hodiaren materialaren neurri zehatzak, korrosioarekiko erresistentzia eta hiri-bideen azpian jartzeko egokia izan behar du;
Aukeratutako zehaztapenak: SSAW altzairuzko hodia, kanpoko diametroa 2020 mm (DN2000), hormaren lodiera 14 mm, Q235B materiala, korrosioaren aurkako eta herdoilaren aurkako tratatua;
Erabilera Eskala: 32 kilometroko luzera guztira, Jinan-eko ekialdeko barruti berriko hainbat eremu hartzen ditu, ur-hornikuntzako zeregin nagusia burutzen duena;
Proiektuaren iritzia: Hodiaren materialaren dimentsioak zehatzak dira, tokiko soldadura-eraginkortasuna handia da, ez dago isurketa-arazorik, hiriko udal eraikuntza agertokietarako egokia da, auzo berriko egoiliarren eta enpresen ur-hornidura egonkorra bermatuz, eta kostuaren errendimendua hodien material tradizionalen gainetik dago.
Paketatzea eta Bidalketa
GB/T 9711 SSAW altzairuzko hodien ontziratzeak eta bidalketak industriako estandarrak zorrotz jarraitzen ditu, produktuen babesa, garraioaren erosotasuna eta kostuen kontrola kontuan hartuta. Paketatze-plan pertsonalizatuak hodien zehaztapenetan, garraio-distantzian eta bezeroen eskakizunetan oinarrituta egiten dira produktuak gunera osorik entregatzen direla ziurtatzeko. Baldintza zehatzak hauek dira:
(1) Enbalatzeko estandarrak (zehaztapenen arabera pertsonalizatuak, kalteen aurkako eta herdoilaren aurkako ezaugarriekin)
| kategoria | Zehaztapenen barrutia | Enbalatzeko metodoa eta argibideak |
| Tamaina txikia | Kanpoko diametroa ≤ 500 mm, luzera ≤ 12 m | Hexagonal bilketa-ontzia erabiltzen da, sorta bakoitzak 2000 kg baino gehiagoko pisua duelarik. Altzairuzko uhal ugari erabiltzen dira sortak ziurtatzeko, garraioan askatzea edo talkak saihesteko. Plastikozko tapoiak edo babes-txapelak altzairuzko hodien bi muturretan instalatzen dira, objektu arrotzak eta hezetasuna hodietan sar ez daitezen. Azalera paper iragazgaitzarekin, PVCzko hodiekin edo arpillera batekin bilduta dago eta altzairuzko uhalekin sendotuta dago. Sorta bakoitzean bi identifikazio-etiketa jartzen dira, produktuaren izena, zehaztapenak, materiala, luzera, lote-zenbakia eta fabrikatzailearen informazioa adieraziz, erraz zenbatu eta onartzeko. |
| Tamaina handia | Kanpoko diametroa > 500 mm, luzera > 12 m | ontziratu gabeko ontziratzea (gainazaleko kalteak ekiditeko desaktibatuta); plastikozko tapoi lodiak edo metalezko babes-mahukak altzairuzko hodien bi muturretan instalatzen dira, arreta berezia jarriz hodiaren ertzak babesteko talka deformatzea eta marradurak saihesteko; gainazala herdoilaren aurkako olioz estalita dago edo korrosioaren aurkako filmarekin bilduta dago, eta epe luzerako kanpoaldean biltegiratzeko, lona iragazgaitza osagarria erabiltzen da eguzkiak eta euriak eragindako herdoila saihesteko; altzairuzko hodi bakoitza argi eta garbi markatuta dago funtsezko informazioarekin, hala nola zehaztapenak, materiala eta lote-zenbakia, tokian tokiko identifikazio erraza izateko. |
| Baldintza bereziak | Pertsonalizazio baldintzak | Esportazio-eskaeretarako, fumigazio-ontziak eta ontziak iragazgaitzak eskuragarri daude nazioarteko garraio-arauak betetzeko. Korrosioaren aurkako estaldura bereziak dituzten hodietarako, hala nola 3PE eta FBE, babes-film gehigarri bat gehitzen da ontziratzean, estaldura marratu edo hondatzeko. Marka, logotipo edo abisu etiketa espezifikoak (adibidez, "hezetasunaren aurkakoa" edo "talkarik gabekoa") ontziari gehi daitezke bezeroen eskakizunen arabera. |
(II) Bidalketarekin lotutako jarraibideak
| proiektua | Edukien deskribapena |
| Garraio-metodoak | Aukera malguak eskuragarri daude eskaera-bolumenaren eta garraio-distantziaren arabera: distantzia laburretarako (≤500 km), kamioi lauak erabiltzen dira hodiak ongi finkatuta daudela ziurtatzeko; distantzia luzeetarako (> 500 km), lerro logistiko dedikatuak, edukiontzien garraioa (tamaina txikiak) edo tamaina handiko garraio-ibilgailuak (tamaina handiak) erabiltzen dira, erabateko indargarri eta babesarekin kolpe eta iraulketa larriak ekiditeko; esportazio-eskaeretarako, itsasoko merkantzien edo garraio multimodala erabiltzen da, nazioarteko garraio-arauen arabera, eta prozesu osoan zehar logistika-egoera kontrolatzeko langile dedikatuak esleitzen dira. |
| Entregatzeko epea | Zehaztapen estandarrak (kanpoko diametroa 219-3000 mm, hormaren lodiera 6-25 mm) stock zabalean daude eta eskaera berresten ondorengo 3-7 laneguneko epean bidaliko dira; pertsonalizatutako zehaztapenek (diametro berezia, hormaren lodiera, materiala edo korrosioaren aurkako tratamendua) 15-30 eguneko entrega-zikloa dute. Premiazko eskaerak lehentasunezko ekoizpenerako koordinatu daitezke eta 10 laneguneko epean bidal daitezke proiektuaren aurrerapena ziurtatzeko. |
| Salgaien inbentarioa eta onarpena | Bidalketa egin aurretik, elementu bakoitzaren zehaztapenak, materialak, kantitatea eta ontziaren osotasuna egiaztatuko ditugu eta benetako produktuaren eta bilgarriaren argazkiak aterako ditugu bezeroak berresteko. Bidalketa dokumentu osoekin batera joango da, hala nola produktuaren ziurtagiria, proba-txostena (adibidez, EN 10204 / 3.1B), entrega-agiria eta materialaren ziurtagiria. Bezeroak jasotzen dituenean zehaztapenak kalteak, gabeziak edo ez-betetzea aurkitzen badu, 24 orduko epean erantzungo dugu, informazioa egiaztatuko dugu eta berehala berriro kaleratu, ordezkatu edo negoziatuko dugu kalte-ordaina. |
| Garraiorako jarraibide bereziak | Diametro extra-luzeetarako eta oso handiko hodietarako (luzera > 20 m, kanpoko diametroa > 3000 mm), garraio-bideak aldez aurretik planifikatu behar dira, neurri handiko garraio-prozedurak kudeatu eta eskolta-ibilgailu profesionalak antolatu behar dira. Neguan eta euri-sasoietan, iragazgaitza eta izozte aurkako neurriak indartu behar dira. Urrutiko eremuetarako, entrega inguruko logistika saltokiekin koordinatu daiteke. Obra-lanera zuzeneko entrega behar bada, sarrera-baldintzak aldez aurretik jakinarazi ahal izango dira, eta ibilgailu egokiak antolatu. |
| Salmenta osteko bermea | Paketatze edo garraio desegokiek eragindako kalte guztien erantzule izango gara, eta doako ordezkapena edo konponketa emango dugu. Bezeroak onartu ondoren gizakiek eragindako kalitate-arazoren bat aurkitzen ez bada, 48 orduko epean konponbidea emango dugu proba-txostena eta benetako produktuaren argazkiak aurkezten direnean, bezeroaren eskubideak eraginkortasunez babesteko. |

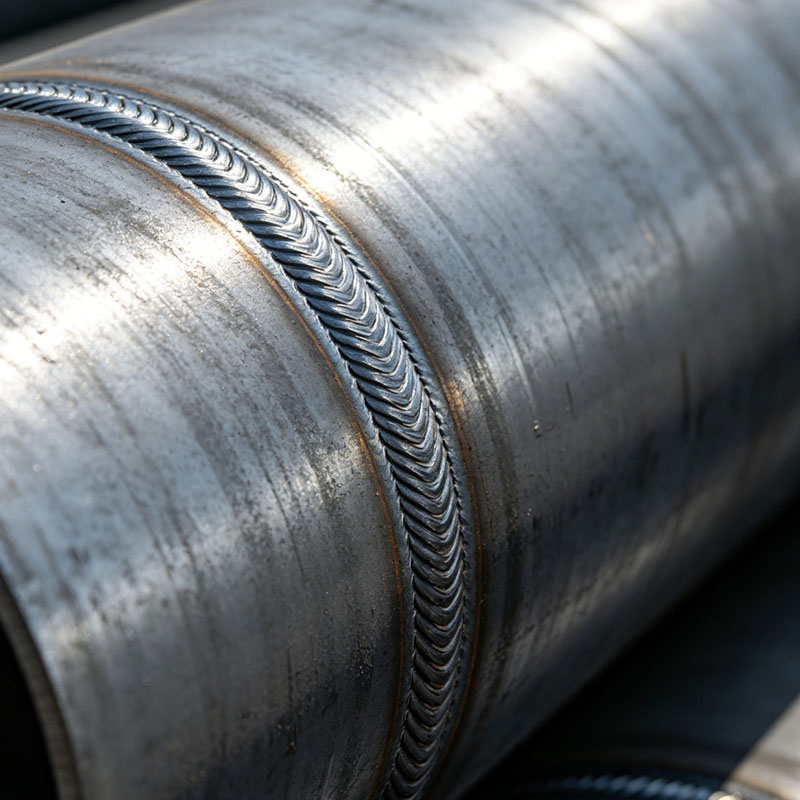

Shunchen GB/T 9711 GB/T 9711 SSAW altzairuzko hodiak aukeratzeak oinarrizko errendimendu abantailak eskaintzen dizkizu, hala nola presio-jasateko indarra, estresaren banaketa optimoa eta zehaztapen malguaren pertsonalizazioa. Alde biko urpeko arkuko soldadura-prozesua prozesu osoaren kalitate-kontrolarekin konbinatzen da, soldadura-kalitate egonkorra eta korrosioaren aurkako hainbat eskema pertsonalizatzeko gaitasuna bermatuz. Hainbat lan-baldintzatarako egokia da, hala nola presio handiko eta ingurune gogorrak. Aldi berean, produktuak metalen erabilera tasa handia du, kostu integral txikiagoa, luzera pertsonalizagarria den diseinua, garraio eta instalazioaren eraginkortasuna nabarmen hobetzen duena. Ekoizpen-lerro estandarizatuak entrega-ziklo kontrolagarria bermatzen du. Ohiko eskaerak azkar bidal daitezke. Gainera, prozesu osoko trazabilitatearen abantailak ditu, industriako hainbat estandar betetzea eta pertsonalizazio zerbitzu integralak. Gainera, ontziratzeko logistika profesionalarekin eta salmenta osteko laguntza tekniko puntualarekin hornituta dago. Ekoizpenetik entregarako kate osoa babesa bermatuta dago. Hainbat arlotan ingeniaritza beharretarako egokia da, hala nola, petrolio eta gasaren garraioa, udal ur hornidura eta drainamendua, eraikuntza-egiturak, energia elektrikoa eta industria kimikoa, etab. Proiektuei kostuak murrizten laguntzen die, eraginkortasuna areagotzen eta modu seguruan eta eraginkorrean ematen. Aukera errentagarria eta fidagarria da ingeniaritza agertoki ezberdinetarako.
