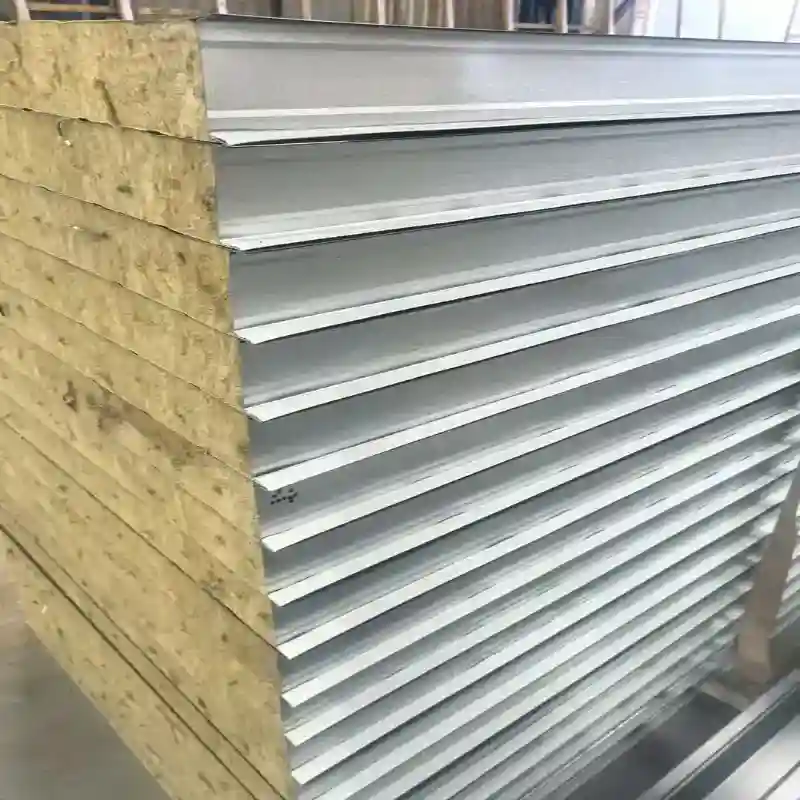

Teilatu-panela metaliko konposatua

Shunchen Metal Konposatu Teilatu Panelak estalki-soluzio integratua eskaintzen du industria-lantegietarako, biltegietarako, hotzeko biltegietarako eta merkataritza-eraikinetarako. Metalezko azal iraunkorren eta nukleo isolatuen (50-200 mm) etengabeko laminazioarekin, tokiko geruza gehigarriak ezabatzen ditu energia-eraginkortasuna maximizatzen duen bitartean. 450.000 tonako talde-ahalmenarekin batera, zehaztapen pertsonalizatu osoak eta entrega azkarra eskaintzen ditu.

Ezaugarri nagusiak

Isolamendu Termiko Integratua

Isolatutako nukleoa metalezko xaflen artean itxita dago, teilatuan zehar etengabeko hesi termiko bat sortuz. PU eta PIR nukleoak bereziki egokiak dira teilatutik bero-transferentzia mugatzea garrantzitsua den eraikinetarako.

Teilatu-panel konposatu metalikoen lodiera hauta daiteke proiektuaren isolamendu-helburuaren eta tokiko klima-baldintzen arabera, eraikin bakoitzeko lodiera finko bat erabili beharrean.

Eguraldiarekiko erresistentea den metalezko gainazala

Kanpoko metalezko geruzak euriaren, eguzkiaren, haizearen eta esposizio atmosferikoaren aurkako lehen hesia eskaintzen du. Hautatutako estaldura-sistemak altzairuzko edo aluminiozko substratuari babesa gehitzen dio eta ikusgai dagoen teilatuaren akabera ere zehazten du.

Ingurune hezeetan, kostaldean edo kimikoki jasandako proiektuetarako, substratua eta estalduraren zehaztapenak espero diren korrosio baldintzen arabera aukeratu behar dira.

Egituraren zurruntasuna

Lotutako sandwich-eraikuntzak bi azal metaliko konbinatzen ditu isolamendu-nukleo zurrun edo erdi-zurrun batekin. Honek metalezko xafla mehe bakarra baino panel lodiagoa eta egonkorragoa sortzen du.

Panelaren zurruntasuna nukleo motaren, panelaren lodieraren, metalezko xaflaren lodieraren, profilaren geometriaren, tartearen eta finkatzeko metodoaren araberakoa da. Egiturazko teilatuaren diseinurako, azken panelaren konfigurazioa, beraz, behar diren tarte eta karga baldintzen arabera hautatu behar da.

Teilatuaren geruza murriztua

Metalezko estaldura eta isolamendua fabrikan egindako osagai gisa hornitzen direnez, estalki-sistemak ez du isolamendu-geruza bereizirik behar kanpoko teilatuaren xaflaren eta eraikinaren barrukoaren artean.

Konfigurazio integratu honek instalazio-etapa kopurua murrizten du eta teilatuaren eraikuntzan materialaren manipulazioa erraztu dezake.

Gainazalaren Itxura pertsonalizatua

Kanpoko eta barruko metalezko xaflak estaldura-akabera eta kolore ezberdinetan horni daitezke. Horri esker, teilatuaren itxura industria-instalazioekin, merkataritza-eraikinekin, biltegiekin eta beste arkitektura-baldintza batzuekin parekatu daiteke.

Aplikazioak

Industri Lantegiak eta Lantegiak

Teilatu metaliko konposatuen panelak fabrikako teilatuetarako erabiltzen dira, non isolamendu termikoa behar den teilatuaren gainazal metaliko batekin batera. PU, PIR eta harkaitz artilearen konfigurazioak eraikinaren termiko eta suaren eskakizunen arabera hauta daitezke.

Biltegiak eta Logistika Eraikinak

Biltegiek teilatu-eremu handiak behar dituzte panelen dimentsio koherenteak eta instalazio eraginkorrak dituztenak. Aurrefabrikatutako panelen egitura egokia da teilatuaren eraikuntzak eremu handiak estali behar dituen altzairuzko biltegietarako eta logistika instalazioetarako.

Hotz Biltegiratzeko Instalazioak

Hotz biltegiratzeko eta tenperatura kontrolatutako eraikinetarako, PU edo PIR nukleoak hauta daitezke isolamendu termikorako propietateengatik. Panelaren lodiera, normalean, barruko tenperaturaren, kanpoko klimaren, hozte-kargaren eta eraikinaren inguratzailearen diseinuaren arabera zehazten da.

Merkataritza eta Nekazaritza Eraikinak

Panelak merkataritza-eraikinetarako, nekazaritza biltegiratzeko instalazioetarako, abeltzaintzako eraikinetarako eta isolatutako teilatuaren itxitura amaitua behar duten beste egituretarako erabil daitezke.

Suaren aurkako industria-eraikinak

Harkaitz artilezko nukleoen konfigurazioak erabil daitezke proiektuak erregairik gabeko ezaugarriak dituen isolamendu mineralaren nukleoa behar duenean. Sutearen azken sailkapena panelen eraikuntza osoaren eta aplikagarria den proba estandarraren arabera baieztatu behar da.

Parametro Teknikoak

Produktuaren zehaztapenak

Lodieraren hautaketa tipikoa

Teilatu-panel konposatu metalikoen lodiera behar den errendimendu termikoaren, suaren zehaztapenaren, hedaduraren, tokiko klimaren eta egitura-diseinuaren arabera zehaztu behar da, eraikin motaren arabera soilik hautatu beharrean.

Aplika daitezkeen arauak

Shunchen-ek Txinako eta nazioarteko eskakizunen arabera fabrika ditzake panelak, GB/T 23932-2009 eta EN 14509 barne, hala badagokio. Suaren eta errendimenduaren probak aplikagarriak diren proiektuaren zehaztapenaren arabera antolatu daitezke, ASTM edo eskualdeko beste proba metodo batzuk barne.

Ekoizpenaren aurretik estandar eta proba metodo zehatza berretsi behar da, suaren sailkapena eta errendimendu termikoa panelaren eraikuntza osoaren araberakoak direlako, metalezko azalak, nukleoaren materiala, lodiera, junturak eta instalazioaren konfigurazioa barne.

Produkzioa eta Kalitate Kontrola

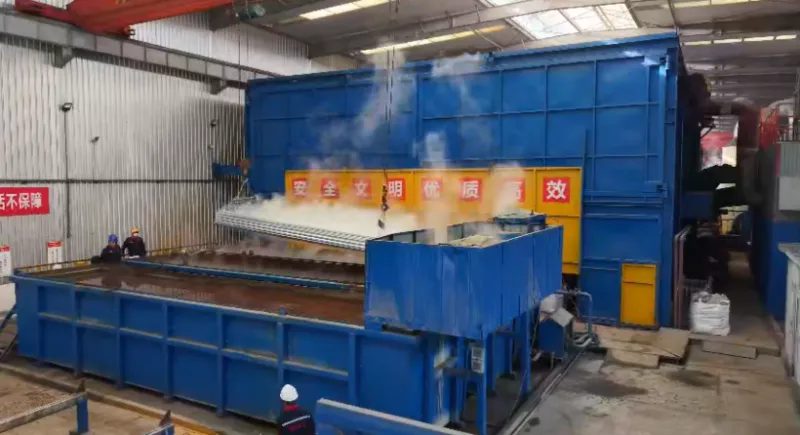

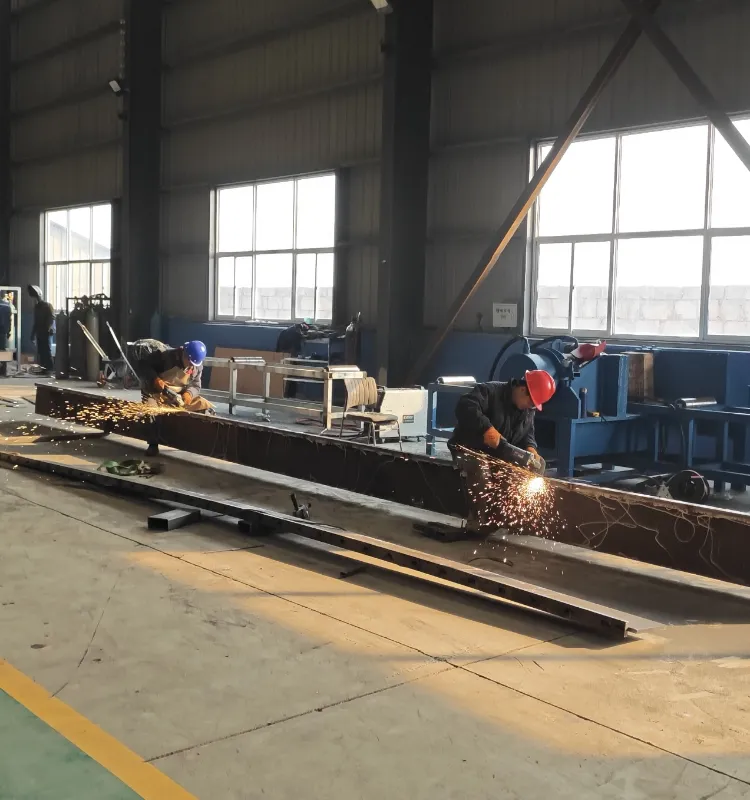

Etengabeko panelen ekoizpena

Shunchen-ek etengabeko ekoizpen-lerro automatizatuak erabiltzen ditu metalezko xaflak osatzeko, isolamendu-nukleoa prestatzeko, lotura-materialak aplikatzeko eta geruzak panel integratu batean sakatzeko.

Etengabeko ekoizpenak panelaren geometria eta geruzen antolamendua koherente mantentzen ditu ekoizpen-prozesu osoan zehar.

Nukleoko Materialen Ikuskapena

Laminatu aurretik, isolamendu-nukleoa beharrezko material motaren eta zehaztapenaren arabera egiaztatzen da. Dentsitatea, lodiera eta beste propietate garrantzitsuak hautatutako nukleoaren eta aplikagarriak diren ikuskapen-baldintzen arabera egiaztatu daitezke.

Panelen Dimentsioaren Ikuskapena

Amaitutako metal konposatuzko teilatu-panelek lodiera, zabalera, luzera, profilaren egoera eta dimentsio-desbideraketa ikusgaia egiaztatzen dira. Ikuskapena amaitutako panela onartutako produkzio-zehaztapenarekin bat datorren aztertzen du.

Lotura eta gainazalaren ikuskapena

Lotutako interfazea delaminazio ikusgaia eta lotura osatugabea ikuskatzen da. Metalezko gainazalean marradurak, estaldura-akatsak, kolpeak eta bestelako kalteak ikusten dira ontziratu aurretik.

Errendimendu-probak

Produktuaren konfigurazioaren eta proiektuaren eskakizunen arabera, probak eroankortasun termikoa, suaren errendimendua, tolestura-erresistentzia eta beste errendimendu garrantzitsuak egiaztatzen ditu.

Egiaztapen independentea behar duten esportazio-eskaeretarako, hirugarrenen ikuskapena SGS edo BV bezalako erakundeen bidez antolatu daiteke adostutako ikuskapen-esparruaren arabera.

OEM pertsonalizazioa

Nukleoa eta Metalezko Materialen Hautaketa

Bezeroek kanpoko metalezko xafla, barneko metalezko xafla eta isolamendu-nukleoa zehaztu ditzakete proiektuaren eskakizunen arabera. Shunchen-ek kolorez estalitako altzairuan, aluminio-magnesio-manganeso aleazioan, PU, ​​PIR, haitz artilea eta beira artilean oinarritutako konbinazioak horni ditzake.

Panelaren lodiera eta zabalera

Panelen lodiera isolamendu-baldintzen eta eraikinaren diseinuaren arabera pertsonaliza daiteke. Zabalera eraginkorra ere egokitu daiteke teilatuaren diseinuarekin eta instalazio sistemarekin bat etortzeko.

Panelaren luzera pertsonalizatua

Panelak luzera finko edo pertsonalizatuetan ekoiz daitezke. Luzera moztutako ekoizpenak tokian tokiko ebaketa zabalaren beharra murrizten du eta panelen dimentsioak teilatuaren geometriarekin bat etortzea ahalbidetzen du.

Gainazaleko estaldura eta kolorea

Bezeroek estaldura mota, gainazaleko akabera eta kolorea zehaztu ditzakete. Poliesterra eta fluorokarburozko estaldura sistemak eskuragarri daude esposizio eta itxura eskakizun desberdinetarako.

Aurrefabrikatutako Prozesamendua

Fabrikako prozesamendu gehigarriak irekitzea, ertzak zigilatzea, izkinak tolestea eta aurretiazko zulaketak izan ditzake onartutako marrazkien arabera. Eragiketa hauek bidalketa baino lehen egiten dira proiektuak panelak partzialki instalatzeko prestatuta iristea eskatzen duenean.

Instalazioa eta konexioa

Teilatuaren diseinua

Instalatu aurretik, teilatuaren egitura egiaztatu behar da lerrokadura, purlin tartea, maila eta karga-baldintzak. Metalezko teilatu-panel konposatuak dimentsioak onartutako teilatu-diseinuaren arabera egiaztatu behar dira fardelak teilarantz altxatu aurretik.

Panelen posizionamendua

Panelak diseinatutako teilatuaren norabidean kokatuta daude eta azpiko purlinek eusten dituzte. Lerrokadura zuzena garrantzitsua da, panelaren juntadurak teilatuaren estalduraren jarraipena zehazten duelako.

Konexio bateratua

Aldameneko panelak diseinatutako alboko juntaduraren edo gainjarritako egituraren bidez konektatzen dira. Lotu aurretik juntadura guztiz sartuta eta lerrokatuta egon behar da panelen arteko hutsuneak saihesteko.

Lotura

Finkagailuak finkatze-eremuaren bidez instalatzen dira euskarri-egituran. Finkagailu motak, tarteak, garbigailuaren zehaztapenak eta finkatze-posizioak proiektuaren instalazioaren marrazkia eta tokiko haize-kargaren eskakizunak jarraitu behar ditu.

Distira eta zigilatzea

Teilatuaren ertzak, gailurrak, haranak, sartzeak eta beste bidegurutze batzuek distira eta zigilatzeko tratamendu egokia behar dute. Eremu hauek bereziki garrantzitsuak dira ura sartzea ekiditeko, teilatuaren gainazal etengabea eteten dutelako.

Instalazioaren xehetasunak panel hornitzailearen instalazio-jarraibideak eta egitura-ingeniariak onartutako teilatuaren diseinua jarraitu behar ditu.

Zergatik aukeratu Shunchen?

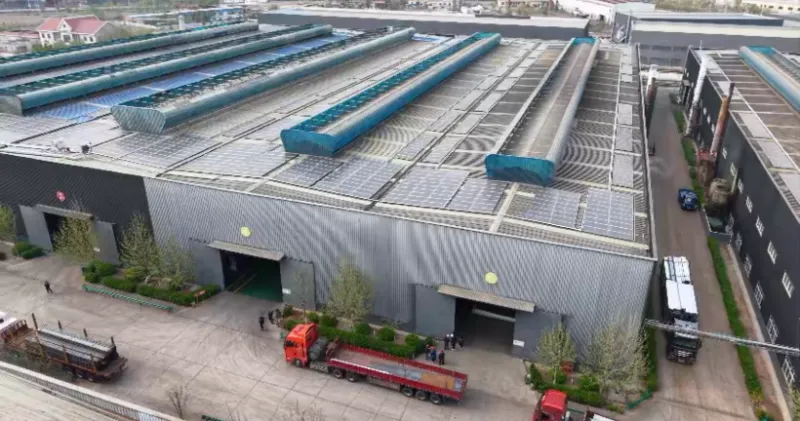

Shunchen-ek teilatu metaliko konposatuen panelak hornitzen ditu altzairua prozesatzeko ekoizpen-oinarri integratu batetik, altzairuzko materiala prozesatzeko, estaldura, galbanizazioa, biltegiratzea eta logistika estaltzen dituzten instalazioekin.

Taldeak 450.000 tonatik gorako urteko produkzio-ahalmena du eta 40.000 metro koadro baino gehiago produzitzeko eta biltegiratzeko espazioa. Teilatu-panel konposatuen eskaerak egiteko, fabrikazio-azpiegitura honek lehengaien hornikuntza, panelen ekoizpena, pertsonalizatutako prozesaketa, ikuskapena, ontziratzea eta esportazio-bidalketa onartzen ditu hornikuntza-kate berean.

Bezeroek panelaren nukleoa, metalezko xafla, lodiera, zabalera, luzera, estaldura, kolorea eta aurrefabrikazioaren eskakizunak zehaztu ditzakete ekoizpenaren aurretik. Informazio teknikoa proiektuaren zehaztapenaren arabera berrikusten da, fabrikazio-konfigurazioa berresten da eskaera produkzioan sartu aurretik.

Esportazio-eskaeretarako, Shunchen-ek fabrikako proben dokumentazioa, dimentsioko ikuskapen-erregistroak, materialaren dokumentazioa eta hirugarrenen ikuskapena eman ditzake behar denean. FOB eta CIF bidalketa-moldaketak nazioarteko eskaeretarako eskuragarri daude.

Ohiko galderak

Zein da teilatu metalezko konposatu panel baten eta geruza bakarreko metalezko teilatu-xafla baten artean?

Teilatu-panel konposatu metaliko batek bi geruza metalikoren artean isolamendu-nukleo bat dauka, eta geruza bakarreko teilatuaren xafla batek, batez ere, eguraldiari erresistentea den estaldura eskaintzen du. Egitura konposatuak, beraz, estalki eta isolamendu funtzioak konbinatzen ditu osagai aurrefabrikatu batean.

Zein nukleo hautatu behar da teilatu-panel konposatu baterako?

PU eta PIR hautatzen dira normalean isolamendu termikoa baldintza nagusia denean. Harkaitz artilea egokia da suaren errendimendua eta mineraletan oinarritutako isolamendua garrantzitsuak diren proiektuetarako. Beira artilea kontuan hartu daiteke isolamendu termiko eta akustikoa behar denean. Azken hautaketak proiektuaren termiko eta suaren zehaztapenei jarraitu behar die.

Zer panel-lodiera daude eskuragarri?

Lodiera arruntak 50, 75, 100, 150 eta 200 mm-koak dira. Beharrezko errendimendu termikoaren eta proiektuaren diseinuaren arabera beste lodiera batzuk eztabaida daitezke.

Panelaren luzera pertsonalizatu al daiteke?

Bai. Panelak 6 m eta 12 m bezalako luzera finkoetan horni daitezke edo zehaztutako luzeretara moztu daitezke teilatuaren diseinuaren eta garraio-baldintzen arabera.

Kanpoko kolorea eta estaldura pertsonalizatu al daitezke?

Bai. Poliesterra, fluorokarbonoa eta zehaztutako beste estaldura-sistema batzuk horni daitezke. Kolorea ere pertsonalizatu daiteke eskuragarri dagoen estaldura sistemaren eta proiektuaren eskakizunen arabera.

Eman al ditzakezu aluminio-magnesio-manganeso panelak?

Bai. Aluminio-magnesio-manganeso aleazio xaflak metalezko gainazal gisa erabil daitezke teilatu-panel konposatuen konfigurazio egokietarako. Substratuaren lodiera eta panelaren egitura teilatuaren diseinuaren arabera baieztatu behar dira.

Prozesatu al ditzakezu irekierak bidali aurretik?

Bai. Irekitzea, ertzak zigilatzea, tolestea eta aurrez zulatzea onartutako ekoizpen-planen arabera antolatu daitezke.

Zer informazio behar da aurrekontua egiteko?

Eskatzen den informazioa normalean teilatuaren edo panelen kopurua, panelaren lodiera, nukleoaren materiala, xafla mota eta lodiera, zabalera eraginkorra, panelaren luzera, estaldura, kolorea, instalazio-baldintzak eta entrega-helmuga barne hartzen ditu. Teilatuaren marrazkiak erabilgarriak dira bezeroak kantitatearen kalkulua edo aurrefabrikatutako prozesatzea eskatzen duenean.

Hirugarrenen ikuskapena antolatu al dezakezu?

Bai. SGS, BV edo hitzartutako beste hirugarrenen ikuskapena erosketa-kontratuan zehaztutako ikuskapen-esparruaren arabera antolatu daiteke.
