EN 10210 S355J2H Sekzio hutsa karratua

12 urteko esportazio esperientzia duen altzairuzko profilen fabrikatzaile nagusi gisa, ShunChen errendimendu handiko egitura hutsezko sekzioetan espezializatuta dago. Tianjin-en gure ekoizpen-basea hotzean konformazio-lerro automatizatu ugariz hornituta dago, doitasuneko soldadura ekipamenduz eta nazio-mailako materialen entsegu-laborategiaz hornituta, EN 10210 arauarekin bat datozen sekzio huts karratuen I+G eta ekoizpenean arreta jarrita, altzairuzko egituraren eraikuntzarako, zubien ingeniaritzarako, ekipamendu mekanikorako eta gortina-hormaren euskarrirako eszenatokietarako egokiak.

Materialaren propietate ezegonkorrak, dimentsio-desbideratze handia eta tenperatura baxuko erresistentzia eskasa dituzten soldatutako hodi karratu arruntetatik desberdinak, gure EN 10210 S355J2H sekzio huts karratuak kalitate handiko ale fineko altzairuzko totxoak erabiltzen dituzte, hotzeko konformazio eta maiztasun handiko soldadura prozesu aurreratuekin bat datozenak. Pasabide anitzeko gainazaleko aurretratamendu zorrotza + doitasun konformazioa + lineako ultrasoinu akatsak detektatzeko prozesuak hartzen dira egitura-atal uniforme eta egonkorra osatzeko. Industrian urteetako esperientzia duen gure goi mailako kalitate-kontroleko taldeak prozesu osoko jarraipena eta ikuskapena egiten ditu produktu sorta bakoitzeko, alboko luzeraren tolerantzia ≤±0,5 mm, zuzentasuna ≤1 mm/m eta soldadura koefizientea ≥0,95 bermatuz. Produktu guztiek EN, GB, ASTM eta JIS estandarrak betetzen dituzte eta errota probaren ziurtagiri osoak (MTC EN 10204 3.1) eta hirugarrenen SGS ikuskapen-txostenak eman ditzakete.

Mundu errealeko errendimendu-probak

1. Tenperatura baxuko Eraginaren Gogortasun Proba (Hirugarrenen SGS Test) Proba

Araua: EN 10210-1, EN ISO 148-1 Proba-baldintzak: -20 ℃ Charpy V-notch-en eragin-proba, 3 lagin paralelo lote bakoitzeko

Proba-laginak:

· Ohiko Q235 hodi karratu soldatua

· S355JR estandarra sekzio hutsa karratua

· EN 10210 S355J2H sekzio hutsa karratua

Aurkikuntza nagusiak:

· Q235 hodi karratu arrunta: batez besteko eragin-energia ≤27J giro-tenperaturan, haustura hauskorra nabaria 0 ℃-n, ez da egokia tenperatura baxuko ingurunerako

· S355JR sekzio hutsa karratua: errendimendu egonkorra giro-tenperaturan, inpaktuaren energia nabarmen jaisten da -10 ℃ azpitik, ezin ditu tenperatura baxuko eraikuntza-eskakizunak bete

· S355J2H sekzio hutsa karratua: batez besteko inpaktuaren energia ≥27J -20 ℃-tan, haustura harikorraren morfologia, errendimendu egonkorra tenperatura baxuko eta altuera handiko eszenatokietan

2. Dimentsioko zehaztasuna eta zuzentasuneko ikuskapen-proba

 Araua: EN 10210-2

Proben emaitzak:

· Alboko luzeraren tolerantzia: ± 0,5 mm (± 1,0 mm-ko eskakizun estandarra baino askoz hobea)

· Hormaren lodieraren tolerantzia: ±0,1 mm

· Zuzentasuna: ≤1mm metroko, zuzentasun osoa ≤0,1% luzera osoaren

· Amaiera aurpegiaren perpendikulartasuna: ≤0,3°

Zehaztasun handiko dimentsio-kontrolak modu eraginkorrean murrizten ditu tokiko ebaketa- eta doikuntza-lan-karga, instalazioaren eraginkortasuna eta egitura-muntaiaren zehaztasuna hobetzen ditu.

3. Soldadura eta Propietate Mekanikoen Proba

EN 10210 eta Europako egitura-altzairuaren arauen arabera probatu dira, oinarrizko errendimendu-adierazleak hauek dira:

· Etekin-indarra: ≥355MPa (≤16mm lodierako)

· Trakzio Erresistentzia: 470~630MPa

· Luzapena (A5): ≥22%

· -20 ℃ Charpy eragin-energia: ≥27J (longitudinala)

· Soldadura erresistentzia koefizientea: ≥0,95, 180°-ko tolestura probaren ondoren pitzadurarik ez

Ale fineko altzairuzko oinarria + maiztasun handiko doitasun-soldatze-prozesua egitura-indarraren, tenperatura baxuko gogortasunaren eta prozesatzeko errendimenduaren konbinazio ezin hobea lortzen du, tokiko soldadura, tolestura, zulaketa eta beste eraikuntza-eskakizunetara egokituz.

Mundu errealeko erabiltzaileen eszenatokiak eta egiaztatuak

Kasuak 1. kasua: Altzairu Egitura Handia Fabrikaren Eraikuntza Proiektua (Northern European Engineering Co., Ltd.) Industria: Industria altzairuzko egituraren eraikuntza Arazoa: Jatorrizko proiektuan erabilitako altzairu karratu arruntek tenperatura baxuko gogortasun eskasa zuten, eta haustura-arriskuak zeuden -15 ℃ eta -20 ℃ neguko tenperatura baxuko ingurunean. Dimentsio-desbideratzea handia zen, eta horrek instalazioaren aurrerapena moteldu zuen eta eraikuntza kostuak handitu zituen. Irtenbidea: ShunChen EN 10210 S355J2H sekzio huts karratua hartu, 150 × 150 × 6 mm-ko zehaztapena, korrosioarekiko erresistentziarako galbanizatutako gainazal tratamenduarekin. Emaitza: 6 urtez tenperatura baxuko ingurunean zerbitzua eman ondoren, egitura-esfortzua egonkorra da, ez da haustura edo deformazio hauskorra gertatzen. Dimentsioko zehaztasun handiko instalazioaren eraginkortasuna % 35 handitzen du, eta egituraren zerbitzu-bizitza orokorra 30 urte baino gehiagora luzatzen da. Urteko erosketa bolumena 1800 tonara iristen da, eta bi alderdiek epe luzerako lankidetza harremanak mantendu dituzte.

2. kasua: Hiri-konplexu komertzial errezela-hormaren euskarri proiektua (Etxeko Eraikuntzako Ingeniaritza Taldea)

Industria: Eraikin komertzialen horma-horma-ingeniaritza Arazoa: horma-hormaren euskarri-sistemak baldintza handiak ditu altzairuzko profilen zuzentasun, dimentsio-zehaztasun eta gainazal lautasunerako. Ohiko produktuek zuzentasun-desbideratze handia eta gainazal irregularra dute, eta horrek instalazioaren zehaztasunari eta gortina-hormaren efektu estetiko orokorrari eragiten dio. Irtenbidea: Hautatu doitasun handiko EN 10210 S355J2H sekzio huts karratua, zorrozki kontrolatu zuzentasuna eta amaierako aurpegiaren perpendikulartasuna eta pertsonalizatu gainazaleko galbanizatu + hauts estalduraren tratamendua. Emaitza: euskarriaren osagaiak zehaztasunez instalatzen dira, gortina-hormaren tentsio orokorra uniformea ​​da eta itxura-efektuak diseinu-eskakizunak betetzen ditu. Eraikuntza alderdiaren onarpena gainditu zuen garai batean. 5 urte erabili ondoren, produktuak errendimendu egonkorra du eta taldearen ondorengo horma-horma proiektuetarako izendatutako altzairuzko profila bihurtu da.

3. kasua: Ekipamendu Mekanikoen Markoaren Fabrikazio Proiektua (East China Machinery Manufacturing Co., Ltd.)Industria: Ekipamendu mekanikoen fabrikazioa Arazoa: Hodi karratu arruntek propietate mekaniko ezegonkorrak dituzte, eta soldadura deformazioa erraz gertatzen da ekipoen markoen prozesatzean. Amaitutako produktuak kualifikazio-tasa baxua du eta ezin ditu ekipo astunen karga-baldintzak bete. Irtenbidea: Erabili EN 10210 S355J2H sekzio huts karratua, materialaren propietate uniformeekin eta soldadura-errendimendu onarekin, ekipoen markoaren tamainaren zehaztapenen arabera pertsonalizatua. Emaitza: produktuaren soldadura-deformazioa prozesatzeko garaian txikia da, markoaren karga-errendimenduak diseinu-eskakizunak betetzen ditu eta amaitutako produktuen errefusa % 5,8tik % 0,9ra jaisten da. Eraginkortasunez konpainiari produktuaren kalitatea hobetzen eta ekipamendu astunen merkatu-kuota zabaltzen laguntzen du.

Benetako Bezeroen Iritziak

"Europako iparraldeko tenperatura baxuko ingurunean, egitura-altzairuaren tenperatura baxuko gogortasuna da oinarrizko indizea. Zure EN 10210 S355J2H sekzio huts karratuak errendimendu egonkorra eta kalitate fidagarria dute, gure ingeniaritza-eraikuntza estandarrak guztiz betetzen dituena eta gure hornitzaile kooperatibo hobetsia". —— Hans Mueller, Proiektuen zuzendaria, Northern European Engineering Co., Ltd.

"Errezela-hormetako euskarri-sistemetarako sekzio huts karratuak erabiltzen ditugu. Zure produktuek dimentsio-zehaztasun handia eta zuzentasun ona dute, eta horrek asko hobetzen du gure tokiko instalazioaren eraginkortasuna. Talde teknikoak gainazaleko tratamendu pertsonalizatuko irtenbideak ere eman ditzake proiektuaren eskakizunen arabera, oso profesionala". —— Li Ming, Kontratazio Zuzendaria, Etxeko Eraikuntzako Ingeniaritza Taldea

"Propietate mekaniko egonkorrak eta soldadura-errendimendu ona dira marko mekanikoen fabrikaziorako gakoa. Zure S355J2H tutu karratuek material uniformea ​​eta soldadura deformazio txikia dute, eta horrek prozesatzeko galerak eraginkortasunez murrizten ditu. Lankidetza egonkorra mantendu dugu urte askotan". —— Zhang Wei, Ekoizpen Begiralea, East China Machinery Manufacturing Co., Ltd. Egiaztatutako produktuen parametroak

(1) Exekuzio Arau Orokorrak

(2) Oinarrizko Parametro Teknikoak

(3) Konposizio kimikoa (% pisua, S355J2H)

(4) Propietate mekanikoak (S355J2H, t≤16mm)

Oinarrizko Abantailak

1. Estandarra betetzea eta errendimendu fidagarria: produktu guztiak EN 10210 Europako arauarekin bat etorriz ekoizten dira, eta propietate mekanikoek eta dimentsioko zehaztasunak hirugarrenen probak gainditu dituzte, proba-txosten osoak kontsultatu ahal izateko.

2. Tenperatura baxuko gogortasun bikaina: S355J2H kalifikazioak 27J-tik gorako inpaktu energia egonkorra bermatzen du -20 ℃-tan, haustura arrisku hauskorra eraginkortasunez saihestuz, eta tenperatura baxuko inguruneetarako egokia da latitude altuko eskualdeetan eta altitude handiko proiektuetan.

3. Zehaztasun Handiko Dimentsio Kontrola: Prozesu osoko tamainaren eta zuzentasunaren jarraipena automatikoa, eskakizun estandarrak baino tolerantzia handiagoarekin, tokiko doikuntzako lan karga murriztuz eta instalazio eta prozesatzeko eraginkortasuna hobetuz.

4. Prozesatzeko moldagarritasun sendoa: materialaren egitura uniformea, soldadura eta tolestearen errendimendu bikaina, prozesatzeko garaian deformazio txikia, mozteko, puntzonatzeko, soldatzeko eta bestelako prozesamendu sakonetarako egokiak hainbat eszenatokitan.

5. Gainazalaren tratamendurako aukera osoa: beroan galbanizazioa, hauts estaldura, pintura eta korrosioaren aurkako beste tratamendu batzuk onartzen ditu, kanpoko inguruneetan eta korrosiboetan produktuen bizitza nabarmen luzatzen dutenak.

Egokia

· Altzairuzko Egituraren Industria: Fabrikako eraikuntzako markoak, estadioko altzairuzko egiturak, biltegiko apalak, altzairuzko etxe arinak, zubi-euskarri-egiturak

· Eraikuntza eta horma gortina: horma gortinaren euskarri-gilak, beirazko horma gortinak, kanpoko hormaren euskarri apaingarriak.

· Makineriaren fabrikazioa: ekipoen bastidoreak, euskarri mekanikoak, nekazaritza-makinen osagaiak, igogailuen egiturak.

· Garraioaren industria: Edukiontzien markoak, kamioien karrozeriaren egiturak, baranda euskarriak, seinale-zutoinen egiturak

· Beste industria batzuk: Eguzki-euskarri-egiturak, potentzia transmititzeko dorreak, kanalizazio euskarriak, iragarki-taulen markoak

Zergatik aukeratu Tianjin ShunChen

EN 10210 S355J2H sekzio huts karratuaren hornitzaile errentagarri eta kalitate handiko baten bila zabiltza altzairuzko egitura, gortina-horma eta makineria fabrikatzeko proiektuetarako? 12 urteko eskarmentua dugu esportazioko estrukturazko atal hutsen fabrikatzaile profesional gisa.

Urte osoan zehar ohiko zehaztapenen stock handia mantentzen dugu, 3-7 eguneko epean entregatzeko. Gure talde tekniko profesionalak irtenbide bakarrak eskaintzen ditu, besteak beste, materialen hautaketa, zehaztapenen bat etortzea eta prozesuaren optimizazioa zure erabilera-eszenatokien arabera. Fabrikaren zuzeneko salmentak tarteko loturak ezabatzen ditu, prezio lehiakorrak eta produktuen kalitate egonkorrarekin. Jarri harremanetan ShunChen-ekin orain doako laginak eta aurrekontu zehatzak lortzeko!

Benetako produktu eta bidalketa galeria

Produkzioa eta Kalitatearen Ikuskapena Guztiz

Hotz-konformazioko produkzio-lerro automatikoa Maiztasun handiko doitasuneko soldadura-ekipoa Lineako dimentsioko proba-sistema (% 100 lineako detekzioa) Material unibertsala probatzeko makina eta tenperatura baxuko inpaktuaren proba-ekipoa

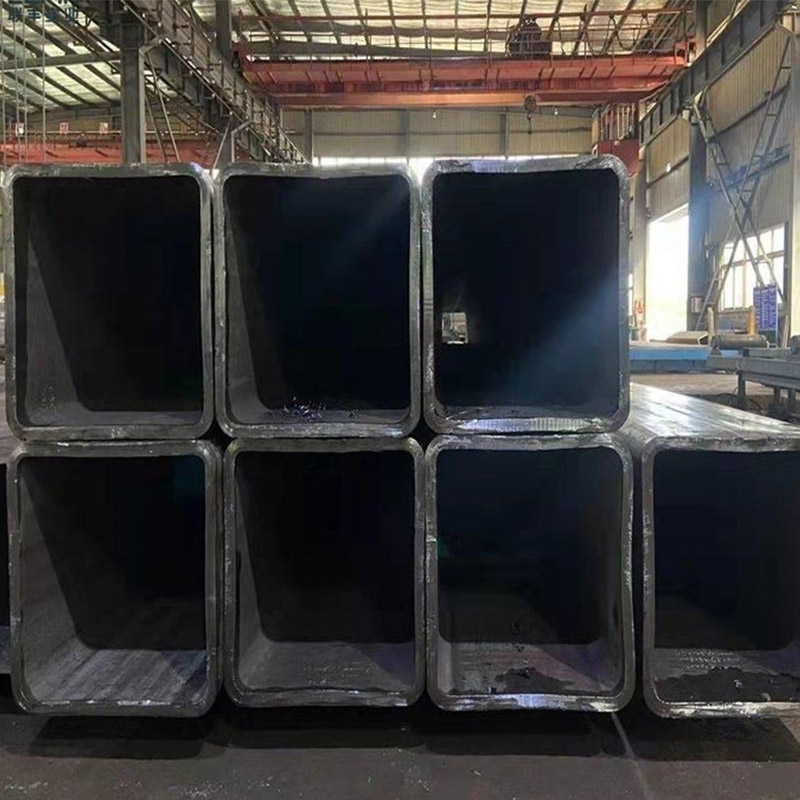

Produktuen bistaratzea

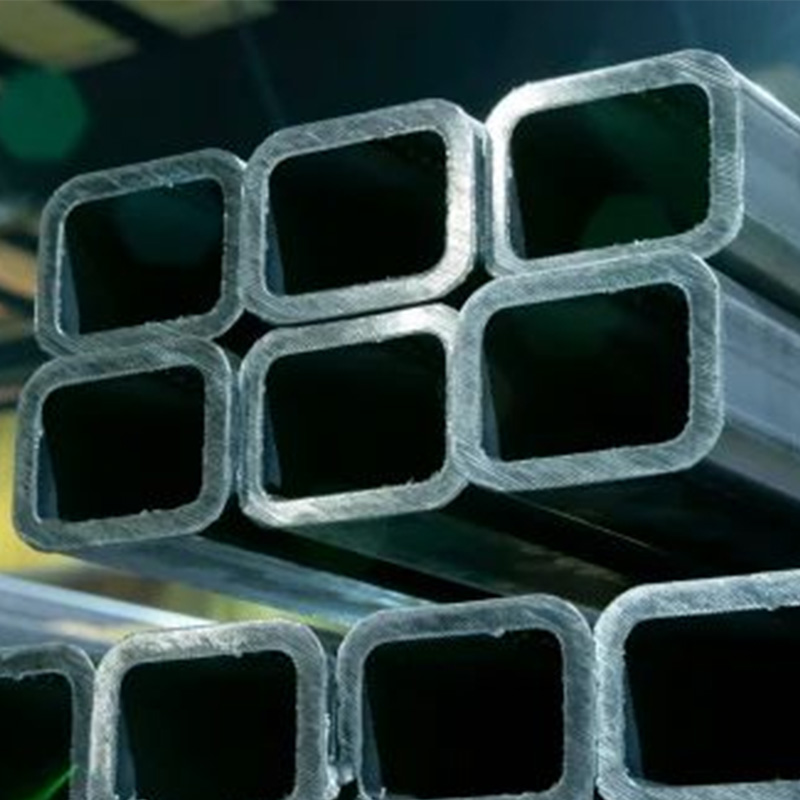

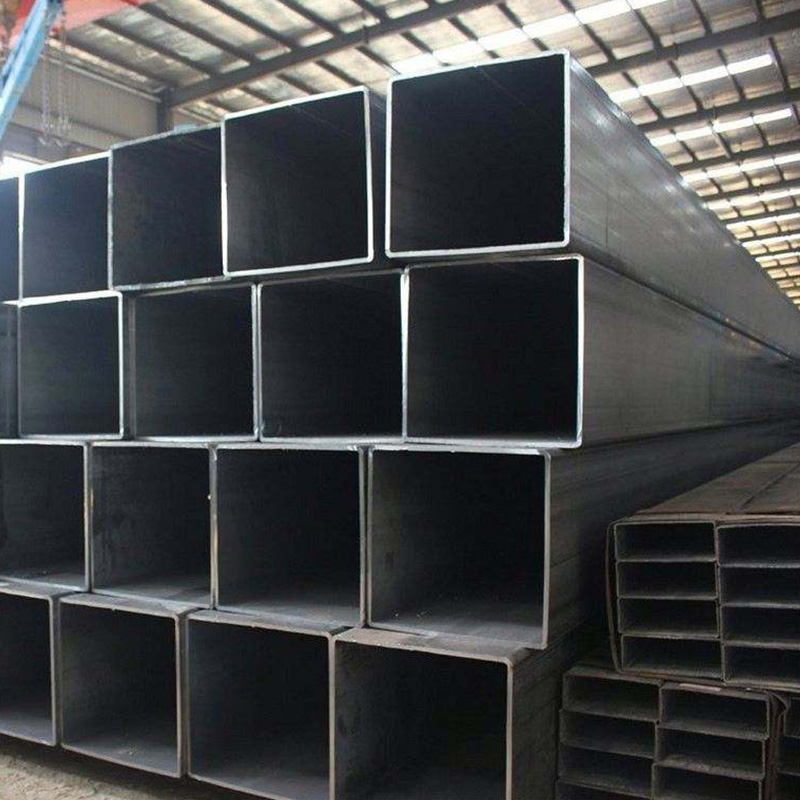

Akabera beltza EN 10210 S355J2H sekzio huts karratua Beroan galbanizatutako sekzio huts karratua Hautsez estalitako pertsonalizatutako sekzio huts angeluzuzena Lodiera handiko egiturazko hodi karratua

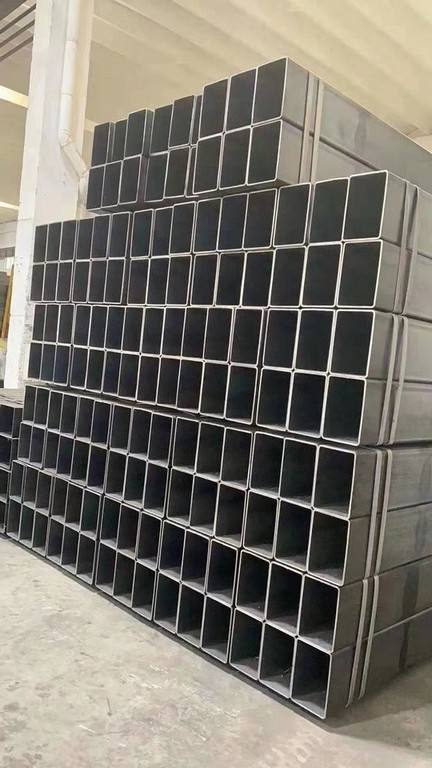

Bidalketa eta ontziratzea

Esportazio-ontzi estandarra: Film iragazgaitza + altzairuzko uhalak + egurrezko paleten babesa Logotipo pertsonalizatuaren ontziratzea onartzen da. 40ft-ko edukiontzia ≈28 tona (ontziratua) / 25 tona (paleta) Bidalketa dokumentu osoa: Kargatze-agiria, merkataritza-faktura, MTC EN 10204 3.1, hirugarrenen ikuskapen-txostena

Bezeroaren Aplikazio Eszenarioak

Altzairuzko egitura fabrikako eraikinaren markoaren proiektua Eraikin komertziala horma gortinak euskarri proiektua Ekipamendu mekanikoen markoaren fabrikazio proiektua Zubia eta garraio instalazioen proiektua
