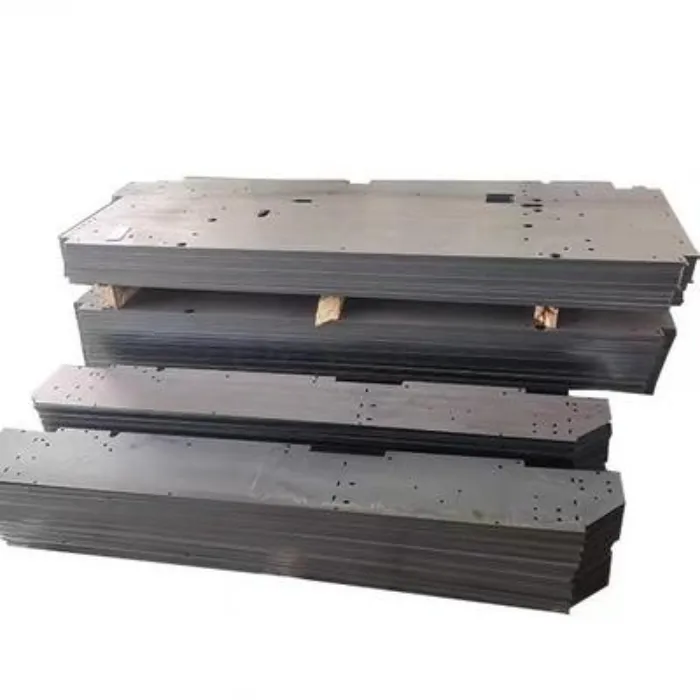

Karbono altzairua fabrikatzeko plaka

Shunchen Karbonozko Altzairuzko Fabrikazio Plakak altzairuzko egituretarako, makineriarako eta hormako gortina-sistemetarako doitasunez ebakitako osagaiak eskaintzen ditu. 1,5 eta 25 mm bitarteko plaketarako CNC zuntz laser ebaketa aurreratua erabiliz, sestra korapilatsuak eta torloju-zuloak ekoizten ditu pase bakarrean. QA zorrotzak, hautazko galbanizazioak eta EN 10204 3.1 MTCs babestuta, koherentzia handia eta entrega azkarra bermatzen ditu mundu osoan.

Zer da karbono altzairua fabrikatzeko plaka?

Karbono-altzairuaren fabrikazio-plaka ebaki eta forma zehatz batean moztu eta prozesatu den karbono-altzairuzko plaka bat da, osagai estruktural edo mekaniko gisa erabiltzeko. Plaka angeluzuzenak soilik hornitu beharrean, Shunchenek hutsuneak ekoizten ditu bezeroen marrazkien arabera, ingerada irregularrak, torloju-zuloak, zirrikituak, muntatzeko zuloak eta beharrezko beste irekidura batzuk barne.

Oinarrizko materiala Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400 edo SM490 izan daiteke, behar den indarraren eta aplikagarri den material estandarraren arabera. Prozesamendu estandarrak CNC zuntz laser ebaketa eta habia digitala barne hartzen ditu. Beroko galvanizazioa eta pintura gehitu daitezke amaitutako osagaiak korrosioaren babesa behar duenean.

Egokitutako plaka mota hau soldadurarako, torlojurako, egitura-muntaietarako, ekipoen fabrikaziorako edo gainazaleko tratamendu gehiagorako neurrira moztutako altzairuzko osagaiak behar dituzten bezeroei zuzenduta dago.

Ezaugarri nagusiak

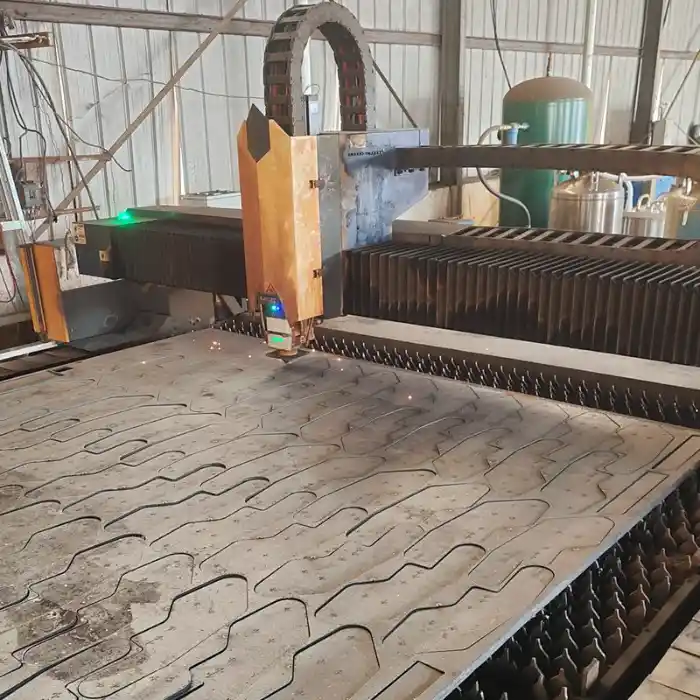

CNC Laser Ebaketa

Shunchenek karbono altzairuzko fabrikazio plaka prozesatzen du CNC zuntz laser ebaketa-ekipoarekin. Ebaketa-programa onartutako produkzio-marrazkitik sortzen da, lote batean sestra eta zulo-eredu bera erreproduzitzeko aukera emanez.

10 mm-ko lodierako plaken kasuan, zehaztutako dimentsio-perdoia ≤±0,1 mm-koa da. 10-25 mm-ko plaketarako, zehaztutako tolerantzia ≤±0,2 mm da. Benetako tolerantzia materialaren lodieraren, geometriaren eta marrazketa-baldintzen arabera berresten da ekoizpenaren aurretik.

Ebaki-ertzak garbiak

Laser ebaketak ebaketa termikoko zona estuagoa sortzen du ohiko suzko ebaketa baino. Shunchen-ek Ra ≤12,5 μm-ko mozketaren gainazaleko zimurtasuna zehazten du eta azken ikuskapenean ikus daitezkeen errebak eta ebaketa-irregulartasunak kontrolatzen ditu.

Moztu ondoren zuzenean erabil daitezkeen osagaietarako, horrek ertzak eskuz artezteko beharra murrizten du. Proiektu batek ertz-baldintza zehatz bat eskatzen badu, eskakizuna ekoizpenaren marrazkian sar daiteke.

Ingerada eta zulo konplexuak

Ebaketa-prozesuak eskema irregularrak, barne irekidurak, torloju-zuloak, muntaketa-zuloak eta zirrikituak sor ditzake ekoizpen-eragiketa berean. Habia digitala erabiltzen da plaka nagusi beretik hainbat osagai ezberdin moztu behar direnean.

Gutxieneko ebaketa irekidura plakaren lodiera baino 0,5 aldiz handiagoa da, materialaren, geometriaren eta ebaketa-baldintzen arabera.

Material aukerak

Q235B eta A36 egiturazko aplikazio orokor askotan egokiak dira, eta Q355B, A572 eta S355JR-k, berriz, etekin-erresistentzia handiagoa eskaintzen dute egitura-material sendoagoa behar duten aplikazioetarako.

Materialaren kalifikazioa bezeroaren erosketaren zehaztapenaren arabera berresten da ekoizpenaren aurretik. Materialaren ziurtagiriak eman daitezke eskaera aplikagarrietarako.

Aplikazioak

Altzairuzko Egituraren Osagaiak

Karbono altzairuzko fabrikazio-plakak txertatutako plakak, konexio-plakak, oinarri-plakak, zurrungailuak, euskarriak eta altzairu-egituraren beste osagai batzuetarako erabiltzen dira. Aurretik moztutako torloju-zuloek eta definitutako ingeradak pieza hauek zuzenean tailerreko soldadura edo guneko muntaketara mugitzea ahalbidetzen dute.

Osagai errepikatuetarako, CNC ebaketak loteen arteko dimentsioak eta zuloen posizioak koherenteak mantentzen ditu.

Makineria Piezak

Makineria fabrikatzaileek ebakitako altzairu hutsuneak erabiltzen dituzte ekipamendu-oinarrietarako, euskarrietarako, marko-osagaietarako, muntatzeko plakak, indartzeko plakak eta soldatutako egitura-piezaetarako.

Osagaia bezeroaren marrazki batetik ekoizten denean, ebaketa-prozesuak beharrezkoa den kanpoko sestra eta zuloen antolamendua jarraitu dezake bezeroaren tailerrak pieza bakoitza eskuz markatu eta moztu beharrean.

Gortina Horma Osagaiak

Karbono altzairuzko fabrikazio-plaka gortina-horma-konektoreetan, gilaren osagarrietan, errefortzu-piezetan eta beste metalezko osagarri pertsonalizatuetan prozesatu daiteke. Osagaia hezetasuna edo kanpoko baldintzetara jasaten denean, beroan galbanizazioa aplika daiteke ebaki ondoren.

Udal eta Industria Osagaiak

Moztutako altzairuzko osagaiak baranda-piezetarako, seinaleetarako euskarrietarako, kale-argietarako osagarrietarako, nekazaritza-makineriarako osagaietarako, garraio-ekipoetarako eta fabrikatutako beste altzairu-muntaietarako ere erabiltzen dira.

Parametro Teknikoak

Prozesatzeko Zehaztapenak

Materialaren propietateak

Aplika daitezkeen arauak

Aplikatzen den estandarra, materialaren kalifikazioa, lodiera eta tolerantzia erosketaren zehaztapenetik berresten dira ekoizpenaren aurretik.

Kalitate Kontrola

Materialen Ikuskapena

Moztu aurretik, sarrerako plaka eskatutako kalifikazioarekin eta lodierarekin egiaztatzen da. Errota-probaren dokumentazioa eskaerarako erregistratutako materialaren informazioarekin bat dator.

Horrek saihesten du altzairu-maila edo lodiera desberdin bat produkzioan sartzea eskaerak material zehatz bat eskatzen duenean.

Ebaketa-ikuskapena

Laser ebaketa egin ondoren, ikuskatzaileek dimentsio kritikoak egiaztatzen dituzte onartutako marrazkiarekin. Piezaren arabera, dimentsio orokorrak, sestra geometria, zuloaren diametroa, zuloaren posizioa eta plakaren lodiera izan daitezke.

Ekoizpen errepikakorrak egiteko, ikuskapen-eskakizunak ezar daitezke lehen piezak gainontzeko lotea prozesatu aurretik.

Ertzaren Ikuskapena

Ebakitako ertza gehiegizko erreba, zepa, deformazio agerikorik eta ebaketa irregularrik dagoen egiaztatzen da. Gainazaleko zimurtasun baldintzak bezeroak zehazten dituenean egiaztatu daitezke.

Materialen Trazabilitatea

Produkzio-lotea dagozkion lehengaiekin eta ikuskapen-erregistroekin lotuta dago. Materialaren dokumentazio formala eskatzen duten eskaeretarako, EN 10204 3.1 materialaren ziurtagiria eman daiteke.

SGS Ikuskapena

Ikuskapen independentea behar denean, SGS ikuskapena bidalketa aurretik antolatu daiteke. Ikuskapen-esparrua erosketa-kontratuaren arabera defini daiteke, hala nola dimentsioak, materialaren dokumentazioa, kantitatea, itxura eta adostutako beste baldintza batzuk.

OEM Pertsonalizazio Zerbitzua

Marrazki Berrikuspena

Shunchen-ek bezeroen marrazkiak onartzen ditu enkarguz eginiko karbono altzairuzko fabrikazio-plakaren osagaietarako. Aipatu aurretik, talde teknikoak marrazkia egiaztatzen du materialaren kalifikazioa, lodiera, dimentsioak, zuloen posizioak, perdoiak eta prozesatzeko baldintzak.

Dimentsio edo tolerantzia bat ez bada egokia hautatutako materialaren lodierako edo ebaketa-prozesurako, bezeroarekin berretsi daiteke ekoizpena baino lehen.

Habia egitea

Piezen tamaina edo forma anitz dituzten eskaeretarako, osagaiak habia digitalaren bidez antolatzen dira. Habia-diseinua behar den kantitatearen eta plaka nagusiaren dimentsioaren arabera prestatzen da.

Honek ebaketa-programa zehazten du altzairuzko plaka laser-makinan sartu aurretik.

Ebaketa eta Bigarren mailako tratamendua

Marrazkia onartu ondoren, piezak laser bidez mozten dira baieztatutako programaren arabera. Amaitutako osagaiek korrosioaren babesa behar badute, beroan galvanizatu edo margotzera bidali daitezke.

Beharrezko gainazaleko tratamendua ekoiztu aurretik zehaztu behar da, ondorengo prozesatzeko ibilbidean eta ikuskapenean eragiten duelako.

Ikuskapena eta ontziratzea

Prozesatu ondoren, amaitutako osagaiak adostutako eskakizunen arabera ikuskatzen dira. Materialaren ziurtagiriak eta hirugarrenen ikuskapen dokumentuak presta daitezke eskaeran sartzen direnean.

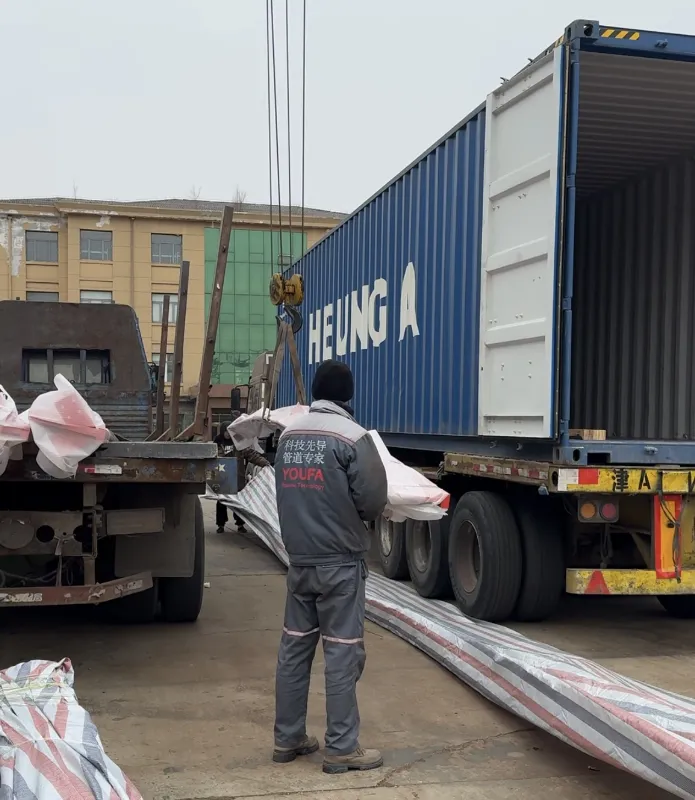

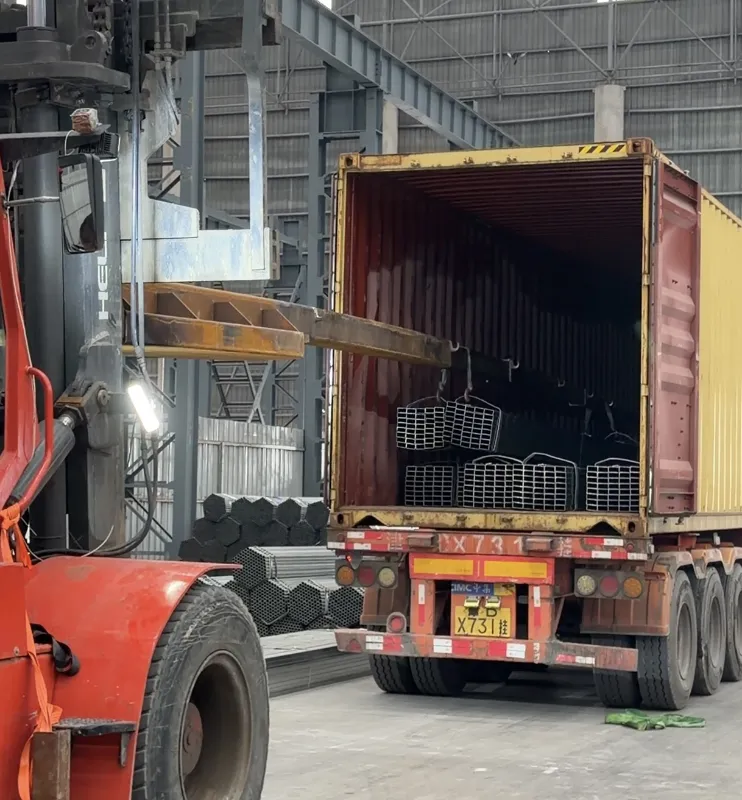

Esportazio bidalketetarako, film iragazgaitza, egurrezko paletak eta altzairuzko uhalak erabil daitezke osagaien tamainaren eta bidalketa-baldintzen arabera.

Benetako Bezeroen Iritziak

"Laser bidez moztutako altzairuzko plakek gure tokiko prozesatzeko denbora asko aurrezten dute. ShunChen-en produktuek zehaztasun egonkorra eta zero babardurak dituzte, gure altzairu-egituraren muntaketa-eskakizunekin ezin hobeto bat datozenak. Haien entrega beti dago aurreikusita".

—— Omar Hassan, Ekialde Hurbileko Eraikuntzako Ingeniaritza Co., Ltd. proiektuaren zuzendaria.

"Zaitasun-pieza mekanikoak ekoizten ditugu tolerantzia-baldintza zorrotzekin. ShunChen-en laser bidezko ebaketa-karbonozko altzairuzko plakek deformazio minimoa eta loteen kalitate koherentea dute, eta horrek eraginkortasunez murrizten du gure errefusa-tasa eta ekoizpen-kostua".

—— Li Ming, Zuzendari Teknikoa, Domestic Machinery Manufacturing Co., Ltd.

"Erretina-hormaren ingeniaritzak itxura eta muntaia zehaztasunerako baldintza handiak ditu. Laser ebakitako konektoreek dimentsio zehatzak eta ertz leunak dituzte, eta horrek asko hobetzen ditu gure instalazioaren eraginkortasuna eta proiektuaren kalitatea".

—— Zhang Wei, Ekialdeko Txinako Curtain Wall Engineering Company Kontratazio zuzendaria

Zergatik Aukeratu Gu

Shunchen-ek fabrikatutako altzairuzko eskaeretarako duen abantaila nagusia da altzairuzko materiala hornitzea, plaka moztea, gainazaleko tratamendua eta esportazio-bidalketa industria-talde berean kudeatzea.

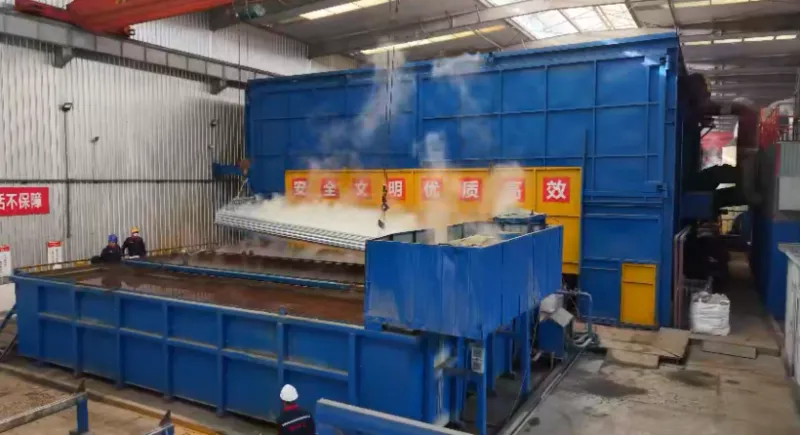

Taldea 2014an sortu zen altzairuaren industrian, eta orduz geroztik bero-galvanizazioa, altzairu egituraren ekoizpena, euskarri fotovoltaikoen fabrikazioa, biltegiratzea eta logistika gehitu ditu. Egungo urteko ekoizpen-ahalmenak 450.000 tona gainditzen ditu, 40.000 metro koadro baino gehiago produkzio eta biltegiratzeko espazioarekin.

Fabrikatutako osagaiak erosten dituzten bezeroentzat, horrek esan nahi du eskaera ez dela altzairu-hornitzaile baten, ebaketa-tailerren, galbanizazio-enpresa eta esportazio-merkatari baten artean banatu behar.

Shunchen-ek materialaren kalifikazioa eta ebaketa-eskakizunak berretsi ditzake bezeroaren marrazkietatik, altzairuzko plaka prozesatu, aukerako galbanizazioa edo pintura antolatu, beharrezko ikuskapen-dokumentuak osatu eta amaitutako osagaiak esportatzeko bidalketa egiteko.

Ohiko lehengaiak ekoizpen-baldintzen arabera hornitzen dira. Lagin-eskaerak, oro har, gutxi gorabehera 3 eguneko epean antolatu daitezke, eta ontziratu gabeko eskaerak normalean 7-10 eguneko epean antolatzen dira. Benetako entrega-epea materialaren erabilgarritasunaren, eskaeraren kantitatearen, piezen geometriaren, gainazalaren tratamenduaren eta ikuskapen-baldintzen araberakoa da.

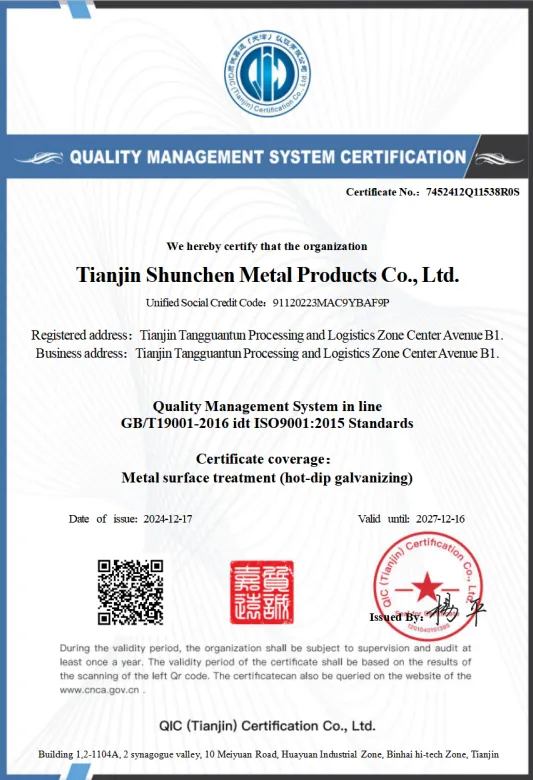

Konpainiak ISO 9001 ziurtagiria du eta MTC EN 10204 3.1 eta SGS ikuskapena onartzen ditu aplikagarri diren esportazio-aginduetarako.

Ohiko galderak

Zer material erabil daitezke karbono altzairuzko fabrikazio-plaketarako?

Material arruntak Q235B, Q355B, ASTM A36, ASTM A572, S235JR, S355JR, SS400 eta SM490 dira. Eskatutako kalifikazioa zehaztu beharko da aurrekontua eskatzerakoan.

Zer lodiera ebaki daiteke laser bidez?

Prozesatzeko tarte estandarra 1,5-25 mm-koa da. Beharrezko lodiera tarte horretatik kanpo geratzen bada, talde teknikoak materiala eta osagaien geometria berrikusi ditzake ekoizpena baieztatu aurretik.

Altzairuzko plakak moztu ditzakezu CAD marrazkien arabera?

Bai. Bezeroek CAD marrazkiak edo bestelako ingeniaritza fitxategi egoki batzuk eman ditzakete. Marrazkia ekoiztu aurretik berrikusten da dimentsioak, materiala, lodiera, zuloen posizioak eta tolerantziak baieztatzeko.

Zuloak prozesatu ditzakezu plakaren sestrarekin batera?

Bai. Torlojuen zuloak, muntatzeko zuloak, zirrikituak eta barneko beste geometriak CNC ebaketa programan sar daitezke. Zuloaren tamaina eta posizio-perdoia zehaztu behar dira marrazkian.

Moztutako osagaiak galbanizatu al daitezke?

Bai. Beroko galvanizazioa moztu ondoren antolatu daiteke. Normalean kanpoko egitura-osagaietarako, gortina-hormarako osagarrietarako eta korrosioaren babes osagarria behar duten beste pieza batzuetarako erabiltzen da.

Eman al ditzakezu MTC eta SGS txostenak?

Bai. EN 10204 3.1 materialaren ziurtagiriak eskuragarri daude eskaera aplikagarrietarako. SGS hirugarrenen ikuskapena ere antolatu daiteke bezeroaren erosketa zehaztapenak eskatzen duenean.

Zer informazio behar da aurrekontua egiteko?

Aipamenak normalean altzairuaren kalifikazioa, lodiera, osagaien marrazkia, kantitatea, beharrezko tolerantzia, gainazaleko tratamendua, ikuskapen baldintzak eta entrega-helmuga eskatzen ditu. Marrazkiak hainbat osagai baditu, zati bakoitzerako beharrezko kantitatea ere eman beharko da.

Zein da epe arrunta?

Lagin-eskaerak, oro har, 3 egun inguruko epean antolatu daitezke, eta ontziratu gabeko eskaerak 7-10 eguneko epean antolatzen dira. Azken denbora-tartea berresten da materiala, kantitatea, ebaketa konplexutasuna, gainazalaren tratamendua eta ikuskapen baldintzak aztertu ondoren.
